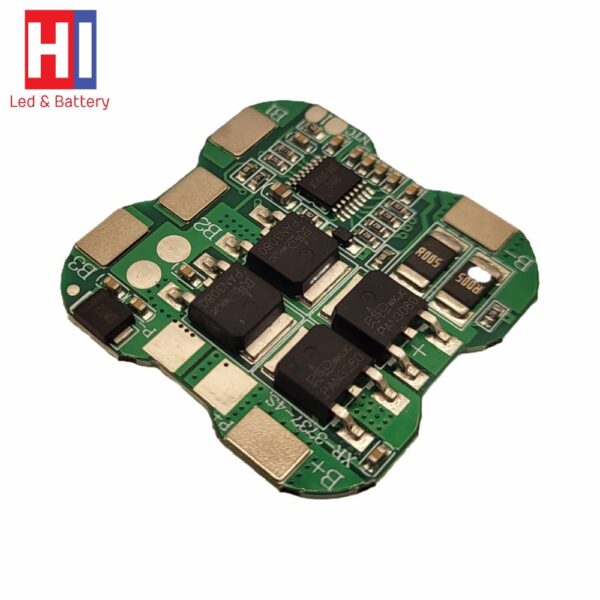

ماژول بالانسر 4S 40A کد 02: نگهبانِ دارای شناسه در سرزمین ۱۴.۸ ولت

در دنیای دقیق مدیریت باتری، حتی در بین ماژول‌های یکسان، گاهی یک شماره خاص حکم شناسنامه را دارد. ماژول بالانسر 4S 40A با کد شناسایی 02، دقیقاً چنین موجودی است. این ماژول بالانسر، ضمن برخورداری از همه مسئولیت‌های سنگین یک محافظ و متعادل‌ساز برای یک پک ۴سلولی (14.8V)، با این کد کوچک از هم‌نوعان خود متمایز می‌شود. این تمایز می‌تواند نشانه‌ای از یک نسخه بهینه‌شده، یک تولید خاص یا ساده‌تر، یک کد کنترل کیفیت باشد.

عدد 4S: قلمرو بی‌چون‌وچرای این ماژول بالانسر

پسوند 4S، دامنه حاکمیت این ماژول بالانسر را تعریف می‌کند: حکمرانی بر چهار سلول لیتیومی متصل به صورت سری. این ماژول برای پکی طراحی شده که ولتاژ اسمی آن ۱۴.۸ ولت و در حالت شارژ کامل به ۱۶.۸ ولت می‌رسد. این ماژول بالانسر موظف است پنج سیم ارتباطی را به این پک متصل کند (یک سیم مشترک و چهار سیم برای نظارت بر ولتاژ هر سلول) تا از نزدیک بر سلامت هر یک از این چهار عضو نظارت کند.

عدد 40A: نشان‌گر قدرت و ظرفیت تحمل ماژول بالانسر

عدد ۴۰ آمپر در نام این ماژول بالانسر، به قابلیت مدار حفاظت (PCM یا Protection Circuit Module) آن اشاره دارد. این یعنی مدار قدرت این ماژول می‌تواند جریان تخلیه پیوسته‌ای تا ۴۰ آمپر را از خود عبور دهد و در برابر اضافه‌بار و اتصال کوتاه از باتری‌ها دفاع کند. این ظرفیت، امکان استفاده در پروژه‌های پرتوانی با مصرف تا حدود ۶۰۰ وات را فراهم می‌سازد. جریان عملیات بالانس اما معمولاً در حد چند صد میلی‌آمپر تا ۲ آمپر است.

کد 02: راز کوچک پشت این ماژول بالانسر

کد 02 حک‌شده بر روی برد، معمولاً می‌تواند یکی از این معانی را داشته باشد:

• شماره نسخه (Version): نشان می‌دهد این، دومین نسخه یا بازنگری در طراحی این مدل خاص است که ممکن است شامل بهینه‌سازی‌های جزئی در مدار باشد.

• کد بچ تولید (Batch Code): برای رهگیری در خط تولید و کنترل کیفیت.

• شناسه نوع خاص (Variant ID): ممکن است نشان‌دهنده‌ی مشخصات فرعی مانند نوع کانکتور، ولتاژ قطع دقیق یا وجود قابلیت اضافه مانند نمایشگر LED باشد.
  این کد، برای خریدار نهایی اغلب یک نشانه اطمینان از ساختارمند بودن تولید است.

وظیفه دوگانه: بالانس و محافظت توسط ماژول بالانسر

این ماژول بالانسر دو نقش حیاتی را همزمان ایفا می‌کند:
۱. حفاظت (Protection): مانند یک محافظ شخصی، از هر سلول در برابر تخلیه عمیق (زیر ~۲.۷V)، شارژ بیش‌ازحد (بالای ~۴.۲۵V)، جریان اضافی و اتصال کوتاه جلوگیری می‌کند.
۲. بالانس (Balancing): مانند یک مربی دلسوز، در حین شارژ (به ویژه در فاز نهایی) با استفاده از روش شنت کردن (Shunting)، جریان اضافه سلول‌های پر را به گرما تبدیل می‌کند تا به سلول‌های ضعیف‌تر فرصت کامل شدن بدهد.

قلمروهای نفوذ: پروژه‌های مناسب برای ماژول بالانسر 4S 40A

این ماژول در کدام میدان‌ها حضور مؤثر دارد؟

• پهپادها و کوادکوپترهای حرفه‌ای و نیمه‌حرفه‌ای.

• ابزارآلات برقی بی‌سیم سنگین مانند اره، چمن‌زن و دریل‌های پرقدرت.

• سیستم‌های صوتی قابل حمل (پورت‌بل) با خروجی بالا.

• اسکوترهای برقی کوچک و هاوربردها.

• پاوربانک‌های بزرگ برای لپ‌تاپ یا تجهیزات ویژه.

• پروژه‌های رباتیک، قایق‌ها و ماشین‌های RC بزرگ.

آیین نصب و بهره‌برداری ایمن از ماژول بالانسر

برای حکمرانی بی‌خطر این ماژول:
۱. اتصال مقدس سیم‌ها: اتصال پنج سیم ولتاژ باید با دقت بالا و مطابق نقشه انجام شود. اشتباه می‌تواند به سوختن ماژول بالانسر یا باتری‌ها بینجامد.
۲. همپیمان با شارژر بالانسی: استفاده از یک شارژر لیتیوم هوشمند با خروجی بالانس مخصوص 4S الزامی است تا قابلیت بالانس این ماژول فعال شود.
۳. مدیریت حرارت: محل نصب باید تهویه مناسبی داشته باشد. در صورت امکان، ماژول را روی یک قطعه آلومینیوم خنک‌کننده نصب کنید.
۴. بازرسی پیش از تاجگذاری: قبل از اتصال نهایی به بار، ولتاژ هر چهار سلول را جداگانه چک کنید تا از سلامت اولیه و اتصالات صحیح مطمئن شوید.
۵. عایق‌کاری: پس از اتصال، تمامی نقاط دارای پتانسیل الکتریکی را با نوار حرارتی یا چسب برق بپوشانید.
