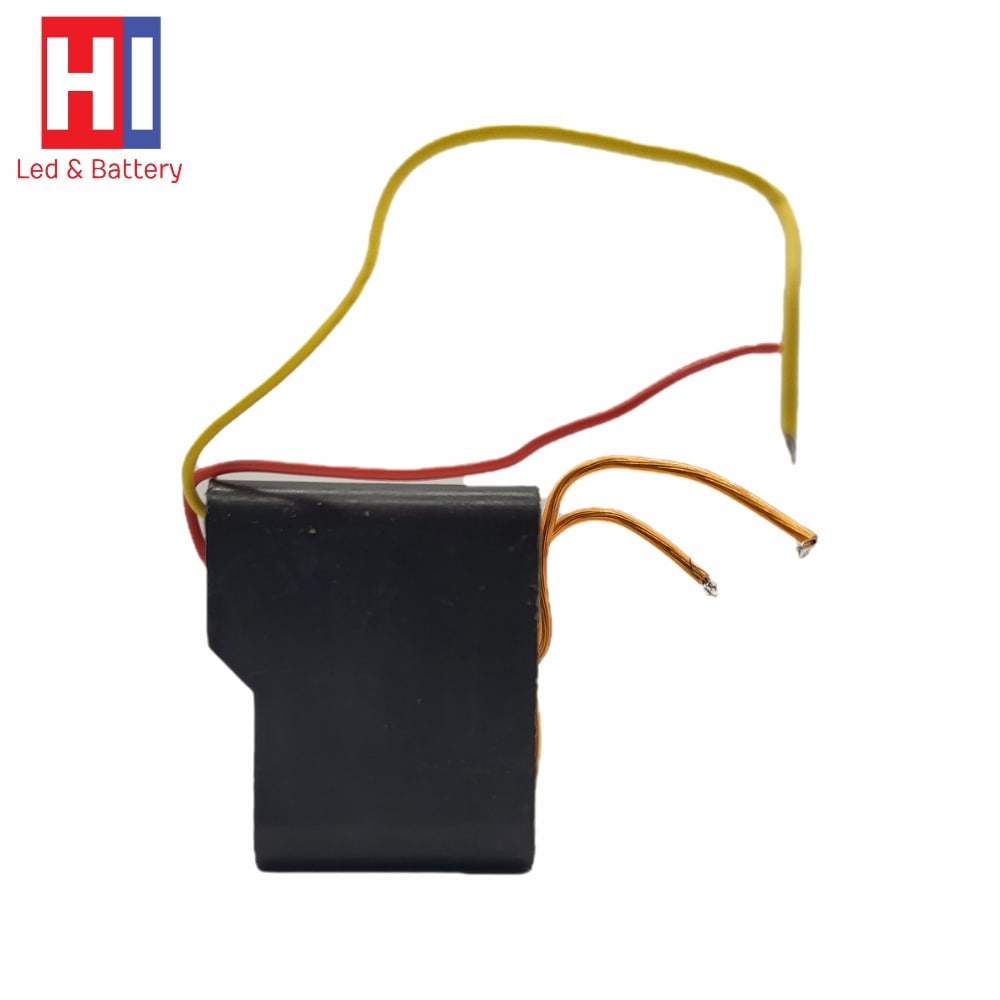

ماژول جرقه زن مربع 1000KV: مهندسی فشرده برای تولید جرقه‌های کنترل‌شده

در سیستم‌هایی که نیاز به ایجاد جرقه‌ای قوی، قابل اطمینان و در یک بسته‌بندی مکعبی فشرده دارند، یک قطعه الکترونیکی تخصصی نقش کلیدی ایفا می‌کند: ماژول جرقه زن. مدل مربعی با قدرت نامی 1000 کیلوولت (KV)، یک نمونه رایج و به‌صرفه است که در پروژه‌های مختلف از نمایش‌های علمی تا سیستم‌های احتراق ساده استفاده می‌شود. این ماژول جرقه زن، مدار کامل یک مولد ولتاژ بالا (High Voltage Generator) است که برق DC کم‌ولتاژ را به پالس‌های متناوب ولتاژ فوق‌بالا تبدیل می‌کند.

مشخصات 1000KV: درک قدرت و محدودیت‌ها

عدد 1000KV (کیلوولت) در نام این ماژول جرقه زن، نشان‌دهنده حداکثر ولتاژ خروجی بالقوه آن است:

• ولتاژ خروجی: این عدد نشان می‌دهد ماژول می‌تواند به ولتاژهایی در حدود 1,000,000 ولت (یک میلیون ولت) تحت شرایط ایده‌آل دست یابد. در عمل، ولتاژ واقعی جرقه به فاصله الکترودها، رطوبت، فشار هوا و طراحی خود ماژول بستگی دارد.

• ولتاژ ورودی: معمولاً با DC 3V تا 6V (مانند 2 تا 4 باتری AA) یا 12V DC کار می‌کند.

• مصرف جریان: در لحظه جرقه زنی، جریان کشی زیادی از منبع ورودی دارد (چند آمپر)، بنابراین استفاده از منبعی با توان کافی (باتری‌های سالم یا آداپتور مناسب) ضروری است.

طراحی مکعبی (مربع): بهینه‌سازی برای ساخت و یکپارچگی

فرم مربعی یا مکعبی این ماژول، مزایای ساختاری و کاربردی مشخصی دارد:

• قالب‌گیری با رزین اپوکسی: کل مدار و سیم‌پیچ‌ها در یک بلوک مربعی از رزین اپوکسی جامد مدفون شده‌اند. این کار باعث ایزولاسیون فوق‌العاده بالا در برابر رطوبت، گردوغبار و مهم‌تر از همه، جلوگیری از جرقه‌های داخلی و نشت کرونا در ولتاژهای بالا می‌شود.

• استحکام مکانیکی: ساختار مربعی مقاومت خوبی در برابر ضربه و لرزه دارد.

• نصب آسان: شکل منظم آن، نصب را روی سطوح یا داخل محفظه‌ها آسان‌تر می‌کند.

مدار داخلی: از نوسان‌ساز تا ترانسفورماتور افزاینده

در داخل این بلوک مربعی، یک مدار الکترونیکی ساده اما مؤثر قرار دارد:

• نوسان‌ساز جوشان (Blocking Oscillator): متشکل از یک ترانزیستور قدرت (مانند D882, 13009, یا 2N3055)، یک مقاومت و سیم‌پیچ اولیه ترانسفورماتور.

• ترانسفورماتور ولتاژ بالا (Flyback Transformer): قلب سیستم. سیم‌پیچ ثانویه آن دارای هزاران دور سیم بسیار نازک است تا ولتاژ را به میزان باورنکردنی افزایش دهد.

• خازن‌های ولتاژ بالا: ممکن است در برخی مدل‌ها برای ذخیره انرژی و ایجاد جرقه‌های قوی‌تر وجود داشته باشند.

کاربردهای عملی و پروژه‌ای

این ماژول جرقه زن پرقدرت در کاربردهای زیر استفاده می‌شود:

• سیستم جرقه زنی موتورهای کوچک گازسوز (موتورهای مدل، ژنراتورهای کوچک).

• ساخت مشعل پلاسما (Plasma Lighter/Arc Lighter) برای استفاده‌های نمایشی یا خاص.

• پروژه‌های علمی و آموزشی (مانند نمایش قفس فارادی، تولید ازن محدود، آزمایش‌های مربوط به برق فشارقوی).

• تجهیزات آزمایشگاهی ساده.

• افکت‌های ویژه بصری و نورپردازی (با رعایت شدید ایمنی).

• سیستم‌های احتراق برای اجاق‌ها یا مشعل‌های خاص.

خطرات شدید و پروتکل‌های ایمنی غیرقابل چشم‌پوشی

کار با این ماژول به دلیل تولید ولتاژهای فوق‌بالا و کشنده، بسیار خطرناک است.
۱. شوک الکتریکی کشنده: ولتاژ خروجی به راحتی می‌تواند باعث ایست قلبی، سوختگی‌های عمیق یا مرگ فوری شود. هرگز حتی پس از قطع برق، به خروجی یا سیم‌های متصل به آن دست نزنید.
۲. آتش‌سوزی: جرقه تولید شده می‌تواند مواد اشتعال‌پذیر (گاز، بخار، گردوغبار) را مشتعل کند.
۳. سوختگی با قوس الکتریکی: نور شدید UV و حرارت ناشی از قوس می‌تواند به پوست و چشم آسیب برساند.
۴. ایزولاسیون کامل: تمامی اتصالات در سمت ولتاژ بالا باید با عایق‌های مناسب (لوله جمع‌شو گرمایی، چسب اپوکسی) پوشانده شوند. فاصله هوایی کافی بین هادی‌ها رعایت شود.
۵. منبع تغذیه: از منبعی با سیم‌های ضخیم و قابلیت تحمل جریان لحظه‌ای بالا استفاده کنید.
۶. محیط کار: در فضایی خشک، تمیز، با تهویه و عاری از مواد اشتعال‌پذیر کار کنید.
۷. تجهیزات حفاظت فردی (PPE): استفاده از دستکش عایق برق فشارقوی، عینک محافظ و ایستادن روی زیرپایی عایق اکیداً توصیه می‌شود.
۸. فقط برای متخصصان: این قطعه کاملاً برای استفاده افراد مبتدی، نوجوانان یا کسانی که دانش برق فشارقوی ندارند، مناسب نیست.

نحوه اتصال پایه‌ها (الگوی کلی)

• • پایه‌های ورودی DC (کم‌ولتاژ): معمولاً دو سیم یا دو پایه به رنگ‌های قرمز (مثبت +) و سیاه (منفی -) برای اتصال به باتری 3V-12V.

  • پایه‌های خروجی HV (ولتاژ بالا): معمولاً دو سیم با عایق ضخیم یا دو پایه خروجی فلزی که باید به الکترودهای جرقه‌زن (مانند دو میله با فاصله تنظیم‌شده) متصل شوند.
