AD8318 چیست؟
معرفی کلی

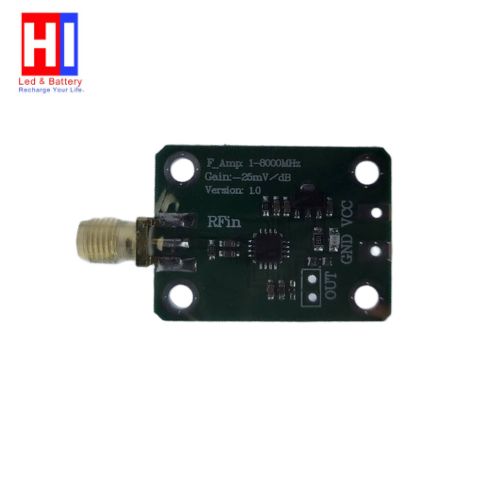

AD8318 یک آشکارساز توان لگاریتمی (Logarithmic Detector) با پهنای باند وسیع از شرکت آنالوگ دیوایسز (Analog Devices) است. این آیسی قادر است سیگنال‌های RF را در محدوده فرکانسی ۱ مگاهرتز تا ۸ گیگاهرتز به ولتاژ DC متناسب با توان ورودی (بر حسب دسی‌بل-میلی‌وات – dBm) تبدیل کند. ماژول‌های مبتنی بر AD8318 معمولاً شامل مدارهای جانبی مانند رگولاتور ولتاژ، فیلترها و کانکتورهای ورودی (SMA) هستند و به صورت یک برد آماده عرضه می‌شوند.

ویژگی‌های برجسته
پهنای باند وسیع: ۱ مگاهرتز تا ۸ گیگاهرتز (پوشش طیف گسترده‌ای از کاربردها)

محدوده دینامیکی بالا: حدود ۶۰ دسی‌بل (از ۶۰- دسی‌بل-میلی‌وات تا ۰ دسی‌بل-میلی‌وات یا بیشتر، بسته به تنظیمات)

دقت بالا: خطای کمتر از ±۱ دسی‌بل در بیشتر محدوده

ولتاژ خروجی آنالوگ: متناسب با توان ورودی (معمولاً ۰ تا ۴ ولت)

رابط دیجیتال: برخی نسخه‌ها دارای خروجی مقایسه‌کننده برای کنترل خودکار بهره (AGC) هستند.

سرعت پاسخ‌دهی بالا: مناسب برای کاربردهای پالسی و مدولاسیون‌های پیچیده

مشخصات فنی ماژول AD8318
محدوده فرکانسی
محدوده مفید این ماژول از ۱ مگاهرتز تا ۸ گیگاهرتز است. اما باید توجه داشت که در فرکانس‌های نزدیک به انتهای باند، ممکن است دقت کمی کاهش یابد.

محدوده توان قابل اندازه‌گیری
محدوده دینامیکی معمول برای AD8318 حدود ۶۰ دسی‌بل است. با تنظیم مقاومت‌های مرجع می‌توان نقطه شروع را تغییر داد. رایج‌ترین محدوده در ماژول‌های آماده:

حداقل توان: حدود ۶۰- دسی‌بل-می‌وات

حداکثر توان: حدود ۱۰ تا ۱۵ دسی‌بل-می‌وات (بسته به طراحی)

توجه: برای اندازه‌گیری توان‌های بالاتر (مثلاً ۲۰ وات یا بیشتر) باید از تضعیف‌کننده (Attenuator) خارجی استفاده کرد.

ولتاژ تغذیه
ماژول‌های آماده معمولاً با ولتاژ ۵ ولت DC تغذیه می‌شوند. برخی نسخه‌ها ممکن است به ولتاژهای مثبت و منفی (مثلاً ۵± ولت) نیاز داشته باشند. حتماً مشخصات ماژول خود را بررسی کنید.

جریان مصرفی
حدود ۵۰ تا ۱۰۰ میلی‌آمپر (بسته به طراحی و وجود قطعات جانبی).

خروجی‌ها
VOUT: ولتاژ آنالوگ متناسب با توان ورودی (معمولاً ۰ تا ۴ ولت)

VLOG: ولتاژ لگاریتمی (معمولاً با شیب حدود ۲۵ میلی‌ولت بر دسی‌بل)

VREF: ولتاژ مرجع داخلی (گاهی برای تنظیم آفست استفاده می‌شود)

CMPI: ورودی مقایسه‌کننده برای کنترل خودکار بهره (AGC)

کانکتور ورودی
اکثر ماژول‌های آماده دارای کانکتور SMA (نر یا ماده) برای ورودی RF هستند. این کانکتور استاندارد در فرکانس‌های بالا عملکرد خوبی دارد.

نحوه عملکرد AD8318
اصول آشکارسازی لگاریتمی
AD8318 از یک زنجیره تقویت‌کننده‌های محدودکننده (Limiting Amplifiers) با آشکارسازهای پیک (Peak Detectors) استفاده می‌کند. هر طبقه تقویت‌کننده سیگنال را تقویت کرده و آشکارساز پیک خروجی آن را اندازه می‌گیرد. سپس خروجی تمام طبقات جمع شده و یک ولتاژ متناسب با لگاریتم توان ورودی تولید می‌کند.

معادله خروجی
ولتاژ خروجی (VOUT) تقریباً برابر است با:

VOUT = Slope × (PIN – PINTERCEPT)

که در آن:

Slope: شیب بر حسب ولت بر دسی‌بل (معمولاً ۰.۰۲۵ ولت/دسی‌بل)

PIN: توان ورودی بر حسب دسی‌بل-می‌وات

PINTERCEPT: توان قطع (Intercept) که در آن ولتاژ خروجی صفر می‌شود (معمولاً حدود ۸۰- دسی‌بل-می‌وات)

کالیبراسیون
برای اندازه‌گیری دقیق، ماژول نیاز به کالیبراسیون دارد. با اعمال یک سیگنال با توان مشخص (مثلاً ۰ دسی‌بل-می‌وات) و اندازه‌گیری ولتاژ خروجی، می‌توان شیب و عرض از مبدأ را محاسبه کرد. بسیاری از ماژول‌ها دارای پتانسیومتر تنظیم برای صفر کردن آفست هستند.

کاربردهای ماژول پاور متر AD8318
آزمایشگاه RF و تعمیرات
اندازه‌گیری توان خروجی فرستنده‌های رادیویی (AM, FM, SSB, و …)

عیب‌یابی مراحل تقویت‌کننده‌های RF

تنظیم فیلترها و مدارهای تطبیق امپدانس

طراحی و تولید تجهیزات مخابراتی
مانیتورینگ توان در فرستنده‌های بی‌سیم

کنترل خودکار بهره (AGC) در گیرنده‌ها

اندازه‌گیری توان سیگنال در سیستم‌های OFDM و وای‌فای

رادیو آماتوری
اندازه‌گیری توان خروجی فرستنده‌های آماتوری

تنظیم آنتن و خطوط انتقال

ساخت پاور متر شخصی برای ایستگاه رادیویی

آموزش و تحقیق
آزمایش‌گاه‌های دانشگاهی برای آشنایی با اندازه‌گیری‌های RF

پروژه‌های تحقیقاتی در زمینه مخابرات و الکترونیک
