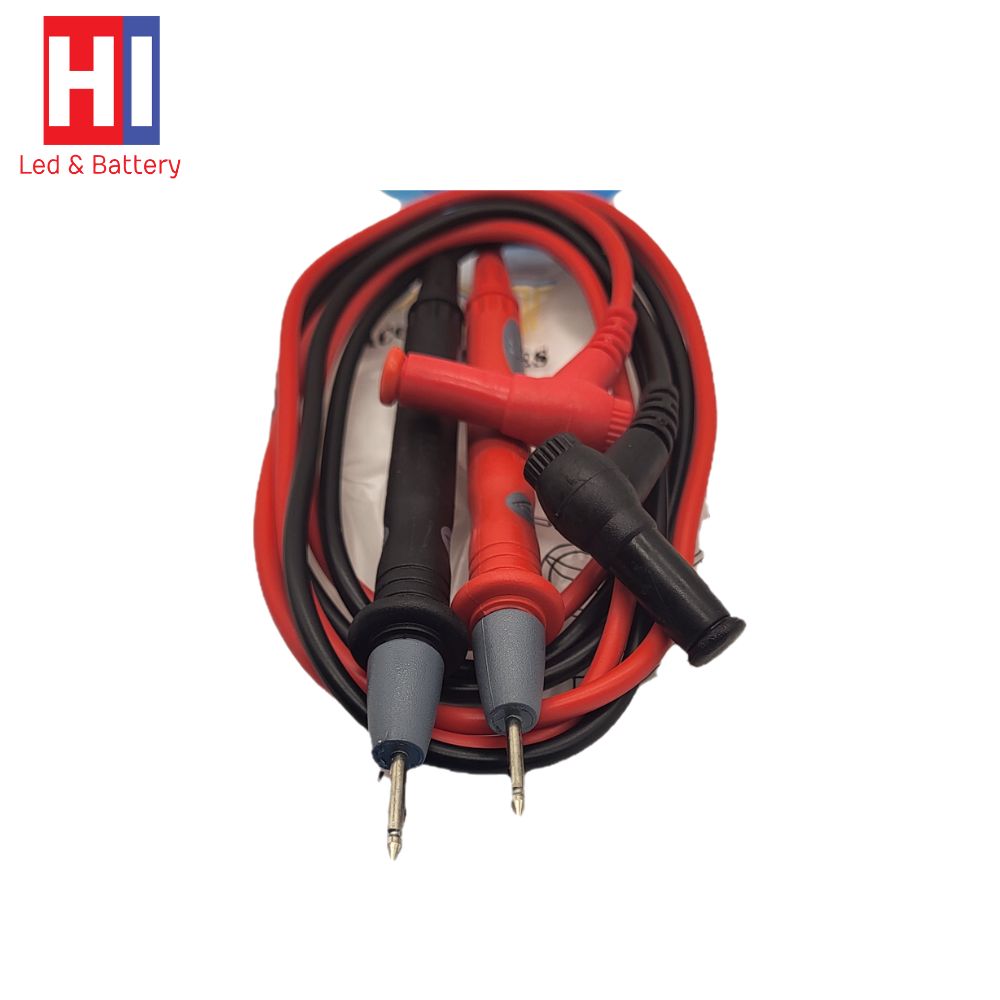

پروب (پراب) مولتی‌متر: چشم‌ها و دستان شما در دنیای مدارها و سیگنال‌ها

در هر اقدام اندازه‌گیری، عیب‌یابی یا تحلیل مدار الکترونیکی، یک وسیله اندازه‌گیری دقیق مانند مولتی‌متر تنها نیمی از داستان است. نیمه دیگر، رابطی هوشمند، دقیق و ایمن است که دنیای فیزیکی مدار را به زبان قابل فهم برای دستگاه ترجمه می‌کند: پروب (پراب) مولتی‌متر. این پراب، تنها یک سیم رابط ساده نیست، بلکه یک ابزار حیاتی برای دستیابی به نتایج قابل اعتماد و انجام کار به شیوه‌ای ایمن است. انتخاب و استفاده صحیح از آن، اعتبار هر اندازه‌گیری را تضمین می‌کند.

انواع پراب‌ها: ابزار مناسب برای هر کاری

پراب‌های مولتی‌متر در اشکال و تخصص‌های مختلفی تولید می‌شوند:

• پراب‌های استاندارد (سر سوزنی یا کروکودیل): متداول‌ترین نوع، با نوک تیز برای اتصال دقیق و گیره کروکودیل برای اتصال به سطوح بزرگ یا سیم.

• پراب‌های قلاب‌دار (IC Hook): برای اتصال ایمن و بدون لغزش به پایه‌های آیسی یا پین‌های هدر بدون خطر اتصال کوتاه.

• پراب‌های تزریقی (Back Probe Pin): برای اتصال به پشت کانکتورهای خودرو یا دستگاه‌ها بدون آسیب زدن به عایق سیم.

• پراب‌های با پین ریز (Fine Tip): برای کار بر روی قطعات SMD ریز و مدارهای با تراکم بالا.

• پراب‌های ولتاژ بالا (High Voltage): با عایق‌بندی بسیار ضخیم و محکم برای کار با ولتاژهای خطرناک.

• پراب‌های جریان (Current Clamp یا انبری): برای اندازه‌گیری جریان بدون نیاز به باز کردن مدار.

ساختار و اجزای کلیدی: بیشتر از آنچه به نظر می‌رسد

یک پراب مولتی‌متر با کیفیت معمولاً از بخش‌های زیر تشکیل شده:

• نوک پراب (Probe Tip): جنس مرغوب (اغلب فولاد سخت یا برنز) برای هدایت خوب و مقاومت در برابر ساییدگی.

• بدنه عایق‌بندی شده: از جنس PVC نرم یا سیلیکون انعطاف‌پذیر که در برابر حرارت و ولتاژ مقاوم است.

• سیم با روکش مقاوم: دارای انعطاف‌پذیری خوب، مقاوم در برابر پیچش و گره خوردن.

• کانکتور انتهایی: معمولاً از نوع بنان (Banana Plug) با قطر استاندارد ۴ میلی‌متر برای اتصال به درگاه‌های مولتی‌متر.

• محافظ انگشت (Finger Guard): برآمدگی پلاستیکی روی بدنه برای جلوگیری از لیز خوردن دست و تماس تصادفی با قطعات برقدار.

ولتاژ و رده‌بندی ایمنی (CAT): مهمترین پارامتر انتخاب

ایمنی اولین و آخرین اولویت است. هر پراب مولتی‌متر باید دارای رده‌بندی CAT (Category) متناسب با محیط کار باشد:

• CAT I: برای اندازه‌گیری در مدارهای الکترونیکی حفاظت‌شده (مانند دستگاه‌های باتری‌خور).

• CAT II: برای اندازه‌گیری در مدارهای تک‌فاز متصل به برق شهر (لوازم خانگی، پریزهای دیواری).

• CAT III: برای اندازه‌گیری در توزیع برق داخل ساختمان (تابلوهای فرعی، کلیدهای سه‌فاز).

• CAT IV: برای اندازه‌گیری در نقطه اتصال به شبکه برق (کنتور، تابلو اصلی ورودی).

استفاده از پرابی با رده CAT پایین‌تر در محیطی با انرژی بالقوه بالاتر (مثلاً CAT II برای کار روی تابلو) خطر انفجار، آتش‌سوزی و برق‌گرفتگی شدید دارد.

تأثیر پراب بر دقت اندازه‌گیری

یک پراب مولتی‌متر بی‌کیفیت می‌تواند نتایج را مخدوش کند:

• مقاومت سیم‌ها: سیم‌های نازک و بلند مقاومت بالایی دارند و در اندازه‌گیری مقاومت‌های کم یا ولتاژ دقیق خطا ایجاد می‌کنند.

• ظرفیت خازنی سیم: در اندازه‌گیری فرکانس‌های بالا مشکل‌ساز می‌شود.

• اتصال ضعیف: نوک فرسوده یا کانکتورهای شل باعث ناپایداری خوانش می‌شوند.

نحوه استفاده صحیح و نگهداری

۱. بررسی وضعیت: پیش از هر استفاده، عایق پراب را از نظر ترک، ساییدگی یا ذوب‌شدگی چک کنید. از پراب آسیب‌دیده استفاده نکنید.
۲. انتخاب صحیح رده CAT: مطمئن شوید رده ایمنی پراب از انرژی محیط اندازه‌گیری بالاتر است.
۳. اتصال محکم: کانکتورها را کاملاً در درگاه مولتی‌متر فرو ببرید و از تماس خوب نوک پراب با نقطه اندازه‌گیری اطمینان حاصل کنید.
۴. یک‌دستی کردن: هنگام اندازه‌گیری ولتاژ یا مقاومت بالا، از تماس دست با نوک فلزی پراب خودداری کنید تا مقاومت بدن بر خوانش تأثیر نگذارد.
۵. نگهداری: پراب‌ها را به دور از حرارت، مواد شیمیایی و اشیای تیز نگهداری کنید. پس از استفاده، آن‌ها را به طور منظم و بدون گره دادن، جمع کنید.
۶. تمیزکاری: نوک پراب‌ها را با یک پاک‌کننده مناسب (مانند ایزوپروپیل الکل) تمیز نگه دارید تا اتصال الکتریکی خوبی برقرار شود.
