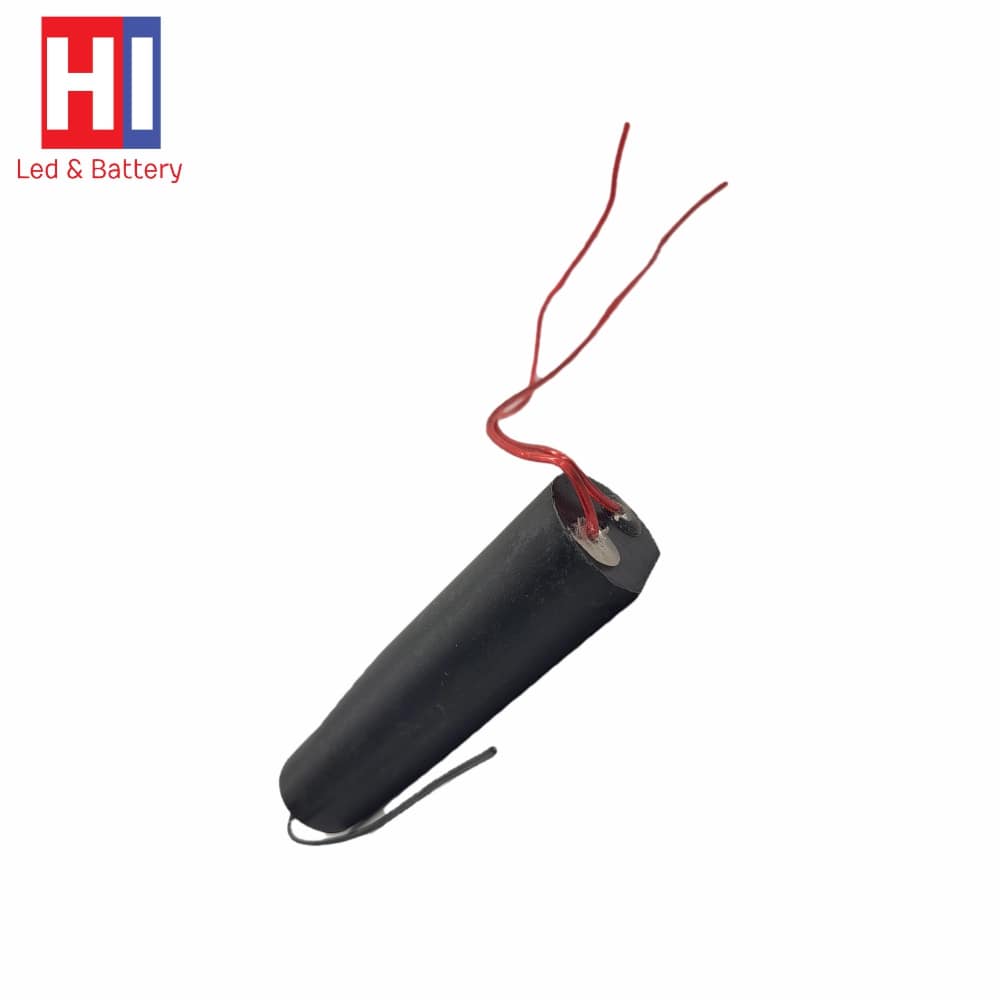

ماژول جرقه زن استوانه‌ای 1000KV: مولد پرقدرت پالس‌های ولتاژ فوق‌بالا

در هسته سیستم‌هایی که نیازمند ایجاد یک جرقه قوی، قابل کنترل و قابل تکرار هستند – از موتورهای احتراق داخلی گرفته تا تجهیزات علمی و نمایش‌های ویژه – یک قطعه الکترونیکی کلیدی وظیفه تبدیل برق کم‌ولتاژ به پالس‌های مرگبار ولتاژ بالا را بر عهده دارد: ماژول جرقه زن. مدل استوانه‌ای با قدرت خروجی 1000 کیلوولت (KV)، یک نمونه پرقدرت و رایج است. این ماژول جرقه زن، یک ترانسفورماتور افزاینده (کویل جرقه) همراه با مدار الکترونیکی ساده است که می‌تواند فاصله هوای قابل توجهی را با جرقه تحت پوشش قرار دهد.

مشخصات 1000KV: رمزگشایی قدرت خروجی

عدد 1000KV (کیلوولت) در نام این ماژول جرقه زن، مهمترین مشخصه آن است:

• ولتاژ خروجی (تقریبی): نشان‌دهنده حداکثر ولتاژی است که ماژول می‌تواند برای ایجاد جرقه تولید کند. 1000KV به معنای ۱,۰۰۰,۰۰۰ ولت (یک میلیون ولت) است. این یک مقدار ایده‌آل و تبلیغاتی تحت شرایط خاص آزمایشگاهی است. ولتاژ واقعی جرقه به فاصله الکترودها، رطوبت هوا و سایر عوامل بستگی دارد، اما در هر صورت بسیار بالا و کشنده است.

• ولتاژ ورودی: معمولاً با یک منبع DC 3V تا 6V (مانند ۲ باتری قلمی یا یک باتری لیتیوم ۱۸۶۵۰) یا گاهی ۱۲V DC کار می‌کند.

• جریان کشی: در لحظه ایجاد جرقه، جریان کشی بالایی از منبع ورودی دارد (چند آمپر).

ساختار استوانه‌ای: طراحی متداول برای کارایی و ایزولاسیون

فرم استوانه‌ای این ماژول، دلایل فنی دارد:

• کویل سیم‌پیچی: هسته مرکزی معمولاً یک میله فریتی است که سیم‌پیچ اولیه (کم‌ولتاژ) و ثانویه (پرولتاژ) به دور آن پیچیده شده‌اند. شکل استوانه‌ای برای این سیم‌پیچ‌ها بهینه است.

• ایزولاسیون (عایق‌کاری): فضای بین سیم‌پیچ‌ها با رزین اپوکسی یا مواد عایق دیگر پر می‌شود تا از جرقه زدن داخلی در ولتاژهای بالا جلوگیری کند.

• خنک‌کاری: شکل استوانه‌ای نسبت سطح به حجم خوبی برای دفع حرارت ایجاد شده دارد.

مدار الکترونیکی ساده: از DC به پالس‌های…

این ماژول جرقه زن یک مدار نوسان‌ساز (معمولاً از نوع جوشان (Blocking Oscillator)) دارد که شامل یک ترانزیستور قدرت (مانند D882 یا 13009)، یک مقاومت و خود ترانسفورماتور است. این مدار، جریان DC ورودی را به یک جریان متناوب با فرکانس بالا (چند کیلوهرتز) تبدیل می‌کند که توسط سیم‌پیچ ثانویه ترانسفورماتور به ولتاژ فوق‌بالا تقویت می‌شود.

کاربردهای اصلی و رایج

این ماژول جرقه زن با چنین ولتاژ خروجی، در کاربردهای مختلفی استفاده می‌شود:

• سیستم احتراق موتورهای گازسوز و بنزینی (مانند موتورهای کوچک مدل، موتورهای ماشین چمن‌زنی، اجاق‌های گازی پیک نیک).

• ساخت مشعل پلاسما (Plasma Lighter) و وسایل تولید جرقه نمایشی.

• تجهیزات آزمایشگاهی و نمایش‌های علمی (مانند قفس فارادی، تولید اُزون).

• سنسورهای جرقه‌ای و سیستم‌های تشخیص. (با احتیاط بسیار بالا).

• پروژه‌های هنری و خاص که نیاز به جرقه کنترل‌شده دارند.

خطرات فوق‌العاده بالا و الزامات ایمنی مطلق

کار با این ماژول جرقه زن به دلیل ولتاژ خروجی، به شدت خطرناک است و رعایت نکات ایمنی واجب است:
۱. کشنده بودن ولتاژ خروجی: ولتاژ خروجی می‌تواند باعث شوک الکتریکی کشنده، ایست قلبی یا سوختگی شدید شود. هرگز خروجی را لمس نکنید، حتی پس از قطع برق (به دلیل باقی‌ماندن شارژ در خازن‌ها).
۲. ایزولاسیون کامل: تمام اتصالات پرولتاژ باید با عایق مناسب (لوله جمع‌شو، رزین) پوشانده شوند. فاصله هوایی بین هادی‌ها باید رعایت شود.
۳. منبع تغذیه مناسب: از منبعی با جریان کافی (باتری یا آداپتور) استفاده کنید. اتصالات ورودی را محکم کنید.
۴. محیط کار: در محیط خشک و به دور از مواد اشتعال‌پذیر (بنزین، الکل، گاز) کار کنید. جرقه می‌تواند باعث آتش‌سوزی شود.
۵. تجهیزات حفاظت فردی (PPE): استفاده از دستکش عایق، عینک محافظ و ایستادن روی سطح عایق توصیه می‌شود.
۶. عدم استفاده توسط افراد غیرمتخصص: این ماژول به هیچ وجه برای افراد مبتدی، نوجوانان یا بدون دانش کافی از برق فشار قوی مناسب نیست.
۷. دور از دسترس: از دسترس کودکان و افراد غیرمتخصص دور نگه داشته شود.

نحوه اتصال پایه‌ها (معمولاً)

• • پایه‌های ورودی (Low Voltage): دو پایه کوتاه‌تر یا با علامت +/- . مثبت به مثبت منبع ۳-۶V و منفی به منفی متصل می‌شود.

  • پایه‌های خروجی (High Voltage): دو پایه بلندتر (اغلب به شکل پیچ). این دو پایه، قطب‌های الکترودهای جرقه‌زن هستند. فاصله بین آن‌ها (گپ جرقه) تعیین‌کننده قدرت و طول جرقه است.
