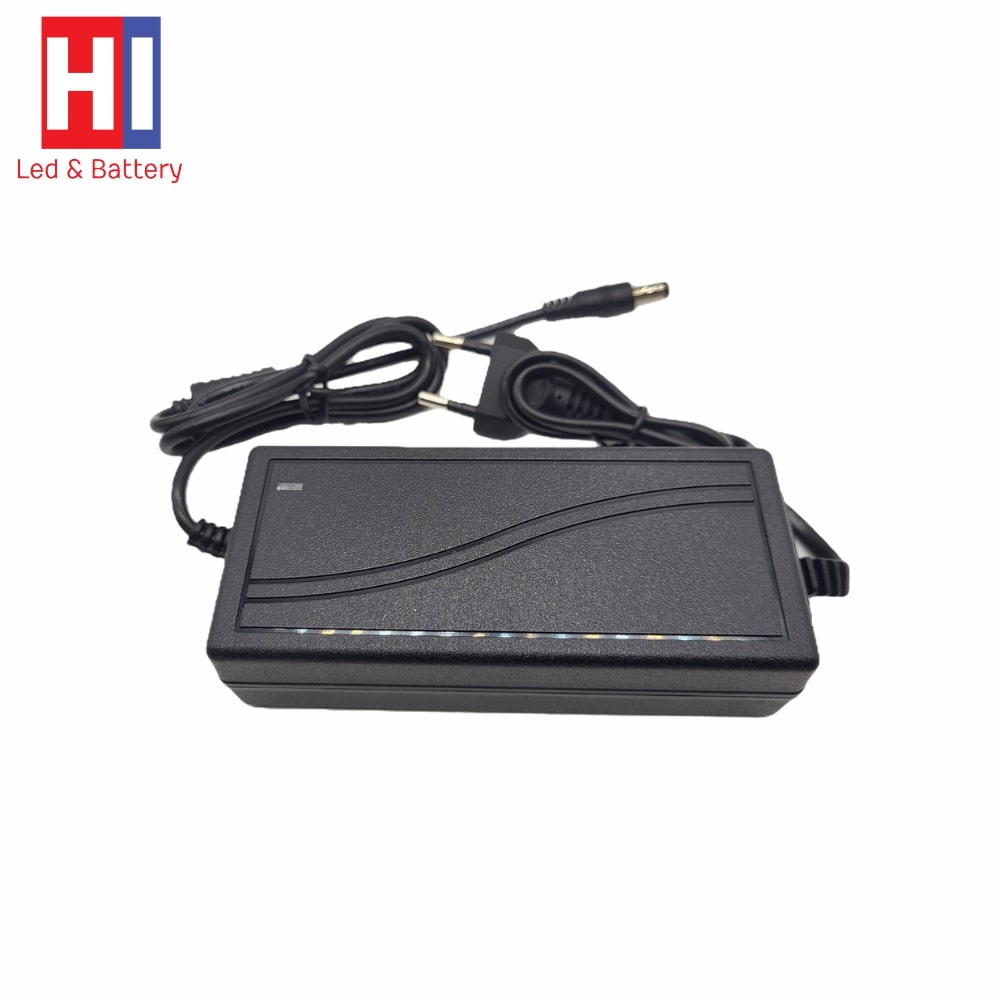

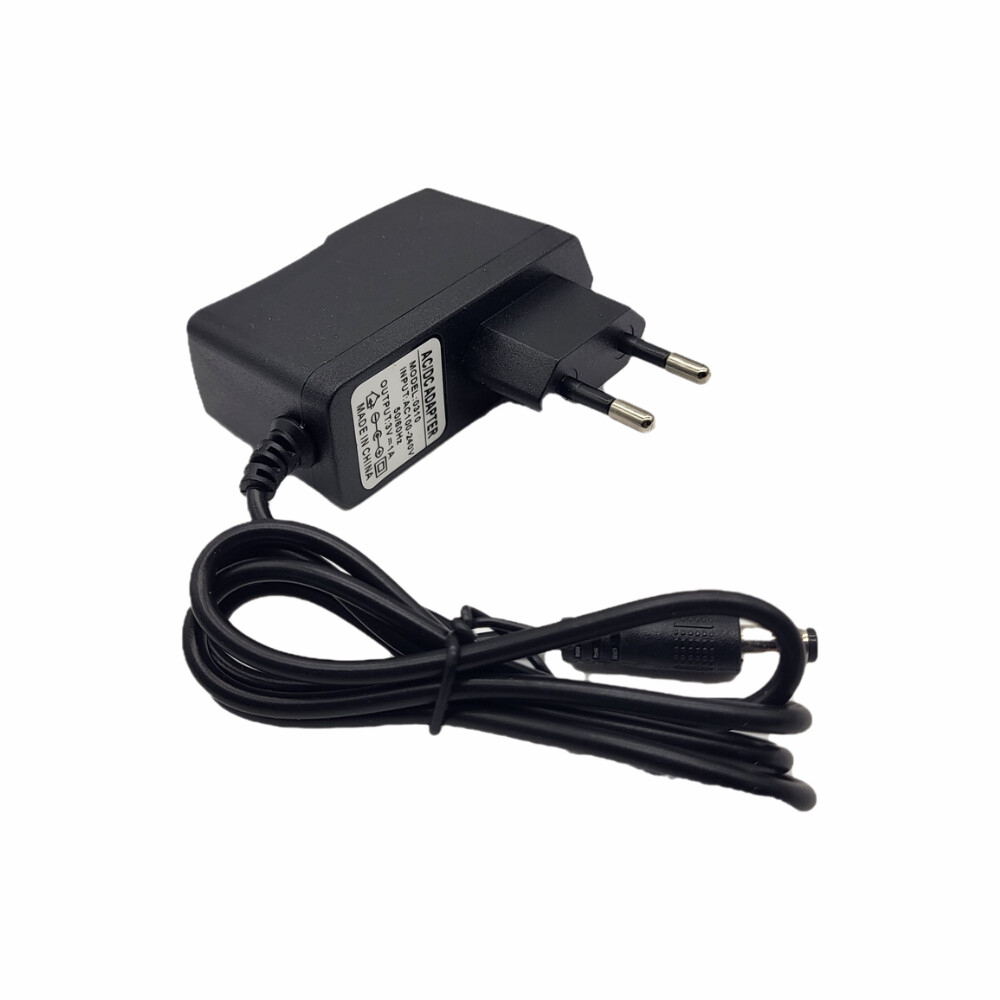

آداپتور ۱۶۸۳۰ یک منبع تغذیه سوئیچینگ با خروجی ۱۶.۸ ولت DC و جریان ۳۰۰ میلی‌آمپر (۰.۳ آمپر) است که برای تأمین انرژی دستگاه‌های الکترونیکی خاص و شارژ باتری‌های لیتیومی ۱۴.۸ ولت طراحی شده. عدد ۱۶۸۳۰ در نام این محصول ترکیبی از ولتاژ ۱۶.۸ ولت و جریان ۳۰۰ میلی‌آمپر می‌باشد. این آداپتور با توان خروجی حدود ۵ وات، در دسته منابع تغذیه ولتاژ متوسط و کم‌توان قرار می‌گیرد و برای کاربردهای تخصصی مانند شارژ باتری‌های ۴ سل لیتیوم-یون (۴S) مناسب است.

مشخصات فنی کامل
ولتاژ ورودی
محدوده ولتاژ: ۲۲۰ تا ۲۴۰ ولت AC (۵۰/۶۰ هرتز)

جریان ورودی: کمتر از ۰.۱ آمپر

مصرف آماده به کار: کمتر از ۰.۲ وات

ولتاژ خروجی
ولتاژ نامی: ۱۶.۸ ولت DC

تلرانس ولتاژ: ±۵٪ (بین ۱۵.۹۶ تا ۱۷.۶۴ ولت)

ریپل و نویز: کمتر از ۱۰۰ میلی‌ولت

نوع ولتاژ: مستقیم (DC) با فیلتر مناسب

جریان خروجی
جریان نامی: ۳۰۰ میلی‌آمپر (۰.۳ آمپر)

حداکثر جریان: ۳۰۰ میلی‌آمپر به صورت مداوم

توان خروجی: ۵ وات (۱۶.۸ ولت × ۰.۳ آمپر)

حفاظت اضافه جریان: قطع خودکار در صورت افزایش جریان

کانکتور و قطبیت
نوع کانکتور: بشکه‌ای استاندارد ۵.۵x۲.۱ میلی‌متر (قابل سفارش با انواع کانکتورها)

قطبیت: مثبت داخل، منفی خارج (Center Positive)

طول کابل: حدود ۱۲۰ سانتی‌متر

جنس کانکتور: آلیاژ برنج با روکش نیکل

مشخصات فیزیکی
ابعاد: حدود ۸۰ × ۵۰ × ۳۵ میلی‌متر

وزن: حدود ۱۵۰ گرم

جنس بدنه: پلاستیک ABS مقاوم در برابر ضربه

رنگ: مشکی براق

راندمان و استانداردها
راندمان انرژی: >۷۵٪

کلاس انرژی: سطح V

گواهینامه‌ها: CE, RoHS

حفاظت‌های داخلی
حفاظت اتصال کوتاه: قطع خودکار خروجی

حفاظت اضافه جریان: محدود کردن جریان

حفاظت اضافه ولتاژ: جلوگیری از افزایش ولتاژ

حفاظت حرارتی: قطع خودکار در دمای بالا

فیوز داخلی: فیوز حرارتی در ورودی

شرایط محیطی
دمای کاری: ۰ تا ۴۰ درجه سانتی‌گراد

دمای نگهداری: ۲۰- تا ۸۰ درجه سانتی‌گراد

رطوبت مجاز: ۲۰ تا ۸۵٪

کاربردهای اصلی
شارژ باتری‌های لیتیوم-یون ۱۴.۸ ولت (۴ سل)
مهم‌ترین کاربرد این آداپتور، شارژ باتری‌های لیتیوم-یون با ۴ سل سری (۴S) است. ولتاژ اسمی این باتری‌ها ۱۴.۸ ولت و ولتاژ شارژ کامل آنها ۱۶.۸ ولت می‌باشد. این آداپتور ولتاژ دقیق ۱۶.۸ ولت را برای شارژ این باتری‌ها فراهم می‌کند.

باتری‌های مناسب برای شارژ با این آداپتور:

باتری‌های ۱۴.۸ ولت لیتیوم-یون (۴S) با ظرفیت‌های ۱۵۰۰ تا ۳۰۰۰ میلی‌آمپر ساعت

پک‌های باتری ۱۴.۸ ولت مورد استفاده در ابزارهای برقی کوچک

باتری‌های لپ‌تاپ (پک‌های ۴ سل)

باتری‌های دوربین‌های حرفه‌ای و تجهیزات فیلم‌برداری

تجهیزات صنعتی و ابزار دقیق
ابزارهای اندازه‌گیری: برخی دستگاه‌های کالیبراسیون و تست

سنسورهای صنعتی: سنسورهای خاص با ولتاژ تغذیه ۱۶.۸ ولت

کنترلرهای صنعتی: تجهیزات کنترل فرآیند

روشنایی LED
نوارهای LED ولتاژ بالا: برخی نوارهای LED با ولتاژ ۱۶.۸ ولت

چراغ‌های LED تخصصی: نورپردازی ویترین و فضاهای خاص

پروژه‌های الکترونیکی
شارژرهای دست‌ساز: ساخت شارژر برای باتری‌های لیتیومی ۴ سل

منبع تغذیه آزمایشگاهی: تغذیه مدارهای خاص با ولتاژ ۱۶.۸ ولت

پروژه‌های رباتیک: تغذیه ربات‌های کوچک و پهپادها

تجهیزات پزشکی خاص
دستگاه‌های فیزیوتراپی: برخی تجهیزات توانبخشی قابل حمل

مانیتورهای علائم حیاتی: دستگاه‌های پایش بیمار

مزایای محصول
ولتاژ تخصصی ۱۶.۸ ولت
این ولتاژ دقیقاً برای شارژ باتری‌های لیتیوم-یون ۴ سل (۱۴.۸ ولت اسمی) طراحی شده است.

جریان ایمن
جریان ۳۰۰ میلی‌آمپر برای شارژ آرام و ایمن باتری‌های با ظرفیت متوسط مناسب است.

حفاظت‌های استاندارد
وجود مدارهای حفاظتی در برابر اتصال کوتاه و اضافه جریان.

طراحی فشرده
ابعاد کوچک و وزن سبک، مناسب برای استفاده در فضاهای محدود.

قیمت اقتصادی
نسبت به شارژرهای مخصوص باتری، گزینه‌ای مقرون به صرفه است.

نکات مهم در استفاده
تطابق ولتاژ
ولتاژ خروجی ۱۶.۸ ولت است. قبل از اتصال، از تطابق آن با ولتاژ دستگاه خود اطمینان حاصل کنید.

جریان محدود
حداکثر جریان ۳۰۰ میلی‌آمپر است. از اتصال دستگاه‌های با جریان مصرفی بیشتر خودداری کنید.

شارژ باتری لیتیومی
اگر از این آداپتور برای شارژ باتری لیتیومی استفاده می‌کنید، حتماً از یک مدار محافظ (BMS) بین آداپتور و باتری استفاده کنید. باتری‌های لیتیومی بدون محافظ در برابر شارژ بیش از حد بسیار حساس هستند.

قطبیت صحیح
قطبیت آداپتور مثبت داخل است. قبل از اتصال، قطبیت دستگاه خود را بررسی کنید.

تهویه مناسب
آداپتور را در محیط بسته و بدون تهویه قرار ندهید.

عیب‌یابی سریع
دستگاه کار نمی‌کند
پریز برق را بررسی کنید

کانکتور را محکم کنید

ولتاژ خروجی را با مولتی متر اندازه‌گیری کنید

آداپتور داغ می‌شود
جریان مصرفی دستگاه را بررسی کنید

از تجاوز به جریان نامی اطمینان حاصل کنید

تهویه محیط را بهبود بخشید

ولتاژ ناپایدار است
نوسانات برق را بررسی کنید

اتصالات را محکم کنید

سوالات متداول
آیا این آداپتور برای شارژ باتری ۱۴.۸ ولت مناسب است؟
بله، این آداپتور ولتاژ شارژ کامل ۱۶.۸ ولت را برای باتری‌های لیتیوم-یون ۱۴.۸ ولت (۴ سل) فراهم می‌کند.

آیا می‌توانم از این آداپتور برای باتری ۱۲ ولت استفاده کنم؟
خیر، ولتاژ ۱۶.۸ ولت برای باتری ۱۲ ولت بسیار بالاست و باعث آسیب به آن می‌شود.

برای شارژ باتری ۴ سل با ظرفیت ۲۰۰۰ میلی‌آمپر، چه مدت زمان نیاز است؟
زمان تقریبی: (۲۰۰۰ × ۱.۴) ÷ ۳۰۰ = حدود ۹.۳ ساعت

آیا به مدار محافظ نیاز دارم؟
برای شارژ ایمن باتری‌های لیتیومی، حتماً از باتری‌هایی استفاده کنید که دارای مدار محافظ داخلی (BMS) هستند یا یک محافظ خارجی بین آداپتور و باتری قرار دهید.

تفاوت این آداپتور با مدل ۱۶۸۶۰ چیست؟
مدل ۱۶۸۶۰ جریان ۶۰۰ میلی‌آمپر دارد و توان آن ۱۰ وات است که شارژ سریع‌تری ارائه می‌دهد.

آیا می‌توانم چند باتری را همزمان شارژ کنم؟
برای شارژ همزمان چند باتری، باید آنها را به صورت موازی با رعایت اصول اتصال و محاسبه جریان کل وصل کنید. مجموع جریان نباید از ۳۰۰ میلی‌آمپر بیشتر شود.
