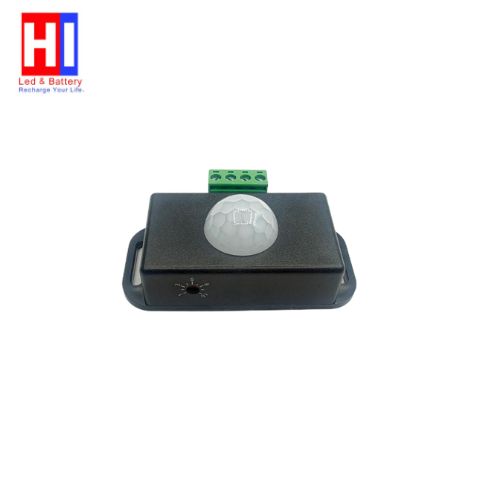

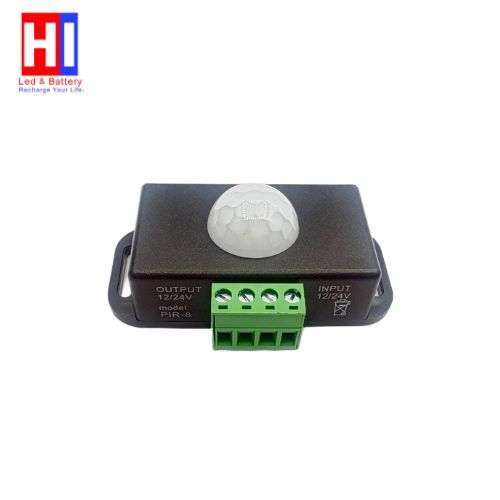

ماژول تشخیص حرکت PIR-8 یک سنسور مادون قرمز غیرفعال (Passive Infrared) حرفه‌ای با قابلیت تغذیه و خروجی دوگانه ۱۲ و ۲۴ ولت است. این ماژول برای تشخیص حرکت انسان و جانداران در سیستم‌های امنیتی، روشنایی اتوماتیک و پروژه‌های صنعتی طراحی شده. مدل PIR-8 با داشتن خروجی رله‌ای و قابلیت تنظیم حساسیت و زمان تأخیر، گزینه‌ای ایده‌آل برای کاربردهای متنوع است.

مشخصات فنی کامل
ولتاژ تغذیه
محدوده ولتاژ ورودی: ۱۲ تا ۲۴ ولت DC (دوگانه)

تلرانس ولتاژ: ±۱۰٪

جریان مصرفی: کمتر از ۳۰ میلی‌آمپر (در ۱۲ ولت)

خروجی
نوع خروجی: رله SPDT (Single Pole Double Throw)

ولتاژ خروجی رله: ۱۲ و ۲۴ ولت DC (مطابق با تغذیه)

جریان قابل تحمل رله: ۱۰ آمپر در ۳۰ ولت DC / ۱۰ آمپر در ۲۵۰ ولت AC

پایه‌های خروجی:

COM (مشترک)

NO (Normally Open – کنتاکت باز)

NC (Normally Closed – کنتاکت بسته)

مشخصات سنسور PIR
نوع سنسور: مادون قرمز غیرفعال دو المان

زاویه تشخیص: ۱۰۰ تا ۱۲۰ درجه (قابل تنظیم)

محدوده تشخیص: ۵ تا ۸ متر (قابل تنظیم با پتانسیومتر)

فرکانس کاری: ۸ تا ۱۰ هرتز

قابلیت‌های تنظیم
حساسیت تشخیص: قابل تنظیم با پتانسیومتر (Sensitivity)

زمان تأخیر خاموشی: ۵ ثانیه تا ۵ دقیقه (قابل تنظیم با پتانسیومتر Time Delay)

قابلیت انتخاب حالت: تکرار شونده یا غیرتکرار شونده (با جامپر)

مشخصات فیزیکی
ابعاد برد: حدود ۴۵ × ۳۵ میلی‌متر

ابعاد سنسور: ۱۵ × ۱۲ میلی‌متر

وزن: حدود ۲۰ گرم

جنس برد: فایبرگلاس (FR-4)

رنگ برد: سبز یا مشکی

پایه‌های اتصال
VCC: تغذیه مثبت ۱۲ تا ۲۴ ولت

GND: تغذیه منفی (زمین)

OUT: خروجی دیجیتال (در برخی مدل‌ها)

NC/NO/COM: پایه‌های خروجی رله

شرایط محیطی
دمای کاری: ۲۰- تا ۵۰ درجه سانتی‌گراد

رطوبت مجاز: ۱۰ تا ۹۵٪ (بدون ایجاد رطوبت)

کاربردهای اصلی
سیستم‌های روشنایی اتوماتیک
روشنایی راهروها: روشن شدن خودکار چراغ‌ها با تشخیص حرکت

نورپردازی حیاط و پارکینگ: روشنایی در شب هنگام حضور افراد

پلکان و راه‌پله‌ها: روشنایی ایمنی برای تردد

سیستم‌های امنیتی
دزدگیر اماکن: تشخیص ورود غیرمجاز به محیط

آژیرهای هشدار: فعال شدن آژیر در صورت تشخیص حرکت

دوربین‌های مداربسته: فعال کردن ضبط دوربین با تشخیص حرکت

صنعت و اتوماسیون
درب‌های اتوماتیک: باز شدن درب با تشخیص حضور

شیرآلات برقی: کنترل شیرهای آب در مکان‌های عمومی

تهویه مطبوع: فعال کردن فن یا کولر در حضور افراد

پروژه‌های الکترونیکی
رباتیک: تشخیص حضور انسان برای ربات‌های خدمتکار

خانه هوشمند: یکپارچه‌سازی با سیستم‌های کنترل خانه

نمایشگرهای تعاملی: فعال کردن محتوا با حضور افراد

مزایای محصول
خروجی دوگانه ۱۲ و ۲۴ ولت
قابلیت کار با ولتاژهای مختلف، انعطاف‌پذیری بالایی برای اتصال به انواع تجهیزات فراهم می‌کند.

خروجی رله‌ای
رله SPDT با قابلیت تحمل جریان تا ۱۰ آمپر، امکان اتصال مستقیم به لامپ‌ها، آژیرها و سایر مصرف‌کننده‌ها را فراهم می‌کند.

قابلیت تنظیم
وجود پتانسیومترهای تنظیم حساسیت و زمان تأخیر، امکان بهینه‌سازی عملکرد برای محیط‌های مختلف را می‌دهد.

مصرف پایین
با جریان کمتر از ۳۰ میلی‌آمپر، برای سیستم‌های باتری‌خور و کم‌مصرف مناسب است.

نصب آسان
پایه‌های ترمینال پیچی (در برخی مدل‌ها) یا هدرهای استاندارد برای اتصال سریع و آسان.

حفاظت در برابر نویز
طراحی با فیلترهای مناسب برای کاهش خطاهای ناشی از نویز محیطی.

نحوه اتصال و نصب
اتصال تغذیه
۱. ولتاژ تغذیه (۱۲ یا ۲۴ ولت DC) را به پایه‌های VCC (مثبت) و GND (منفی) وصل کنید.
۲. از یک منبع تغذیه پایدار با جریان حداقل ۲۰۰ میلی‌آمپر استفاده کنید.

اتصال خروجی
برای اتصال به مصرف‌کننده‌ای که با تشخیص حرکت روشن شود: از پایه‌های COM و NO استفاده کنید.

برای اتصال به مصرف‌کننده‌ای که با تشخیص حرکت خاموش شود: از پایه‌های COM و NC استفاده کنید.

تنظیم حساسیت
با پتانسیومتر Sensitivity، حساسیت سنسور را تنظیم کنید:

در خلاف جهت عقربه‌های ساعت: کاهش حساسیت

در جهت عقربه‌های ساعت: افزایش حساسیت

تنظیم زمان تأخیر
با پتانسیومتر Time Delay، مدت زمان روشن ماندن خروجی پس از آخرین حرکت را تنظیم کنید:

در خلاف جهت عقربه‌های ساعت: حداقل زمان (حدود ۵ ثانیه)

در جهت عقربه‌های ساعت: حداکثر زمان (حدود ۵ دقیقه)

انتخاب حالت (در صورت وجود جامپر)
حالت تکرار شونده: هر حرکت جدید تایمر را ریست می‌کند

حالت غیرتکرار شونده: پس از فعال شدن، تا پایان تایمر حرکت جدیدی تشخیص داده نمی‌شود

نکات مهم در نصب
محل نصب مناسب
سنسور را در ارتفاع ۲ تا ۲.۵ متری از سطح زمین نصب کنید

سنسور باید به سمت منطقه مورد نظر جهت‌گیری شود

از نصب در پشت شیشه یا موانع شفاف خودداری کنید

موانع تشخیص
از نصب در مقابل جریان مستقیم هوا (کولر، بخاری) خودداری کنید

از نصب در معرض نور مستقیم خورشید یا نور شدید مصنوعی خودداری کنید

حیوانات کوچک ممکن است سنسور را فعال کنند (با تنظیم حساسیت قابل کنترل)

فاصله و زاویه
محدوده تشخیص مفید تا ۸ متر است

زاویه تشخیص افقی حدود ۱۰۰ تا ۱۲۰ درجه است

برای پوشش وسیع‌تر می‌توان از چند سنسور استفاده کرد

عیب‌یابی سریع
سنسور کار نمی‌کند
تغذیه را با مولتی متر بررسی کنید

اتصالات را محکم کنید

ولتاژ تغذیه باید بین ۱۲ تا ۲۴ ولت باشد

خروجی فعال نمی‌شود
حساسیت را افزایش دهید

زمان تأخیر را کم کنید

سنسور ممکن است در معرض نویز باشد

خروجی همیشه فعال است
حساسیت را کاهش دهید

منبع نویز (جریان هوا، نور) را بررسی کنید

سنسور ممکن است معیوب باشد

تشخیص کاذب زیاد
حساسیت را کم کنید

سنسور را از منابع نویز دور کنید

زاویه سنسور را تنظیم کنید

سوالات متداول
تفاوت PIR-8 با PIR-4 چیست؟
PIR-8 دارای خروجی رله‌ای با قابلیت تحمل جریان بالاتر (۱۰ آمپر) و تغذیه دوگانه ۱۲/۲۴ ولت است، در حالی که PIR-4 معمولاً خروجی دیجیتال (۳.۳ یا ۵ ولت) دارد.

آیا می‌توانم لامپ ۲۲۰ ولت را مستقیماً وصل کنم؟
بله، رله این ماژول قابلیت تحمل ۱۰ آمپر در ۲۵۰ ولت AC را دارد، بنابراین می‌توانید لامپ ۲۲۰ ولت را مستقیماً از طریق کنتاکت‌های NO و COM وصل کنید.

حداکثر فاصله تشخیص چقدر است؟
حداکثر ۸ متر، اما عواملی مانند دما، رطوبت و نوع حرکت تأثیرگذار هستند.

آیا این ماژول در تاریکی مطلق کار می‌کند؟
بله، سنسور PIR بر اساس حرارت کار می‌کند و به نور نیازی ندارد.

چگونه می‌توانم دو سنسور را به یک خروجی وصل کنم؟
می‌توانید خروجی‌ها را به صورت موازی (با دیود جداکننده) یا سری (با رله‌های کمکی) وصل کنید.

آیا این ماژول برای فضای باز مناسب است؟
برای فضای باز باید در محفظه ضد آب (IP65 یا بالاتر) نصب شود.
