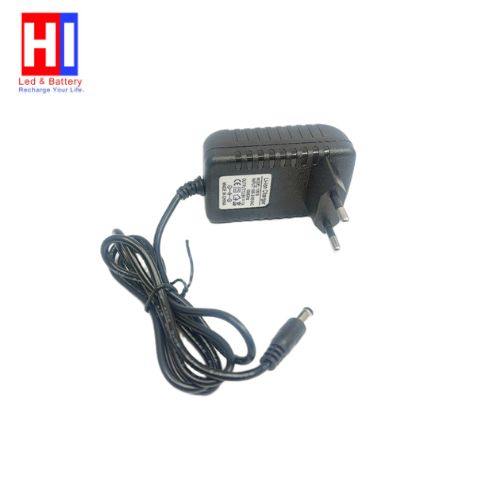

آداپتور ۱۲۶۱۰ یک منبع تغذیه سوئیچینگ با خروجی ۱۲ ولت DC و جریان ۶۱۰ میلی‌آمپر (۰.۶۱ آمپر) است که برای تأمین انرژی دستگاه‌های الکترونیکی با مصرف متوسط طراحی شده. عدد ۱۲۶۱۰ در نام این محصول ترکیبی از ولتاژ ۱۲ ولت و جریان ۶۱۰ میلی‌آمپر می‌باشد. این آداپتور با توان خروجی حدود ۷.۳ وات، در دسته منابع تغذیه کم‌مصرف و پرکاربرد قرار می‌گیرد و برای طیف وسیعی از تجهیزات الکترونیکی خانگی و اداری مورد استفاده قرار می‌گیرد.

مشخصات فنی کامل
ولتاژ ورودی
محدوده ولتاژ: ۱۰۰ تا ۲۴۰ ولت AC (محدوده جهانی)

فرکانس: ۵۰/۶۰ هرتز

جریان ورودی: کمتر از ۰.۲ آمپر

مصرف آماده به کار: کمتر از ۰.۳ وات

ولتاژ خروجی
ولتاژ نامی: ۱۲ ولت DC

تلرانس ولتاژ: ±۵٪ (بین ۱۱.۴ تا ۱۲.۶ ولت)

ریپل و نویز: کمتر از ۱۰۰ میلی‌ولت

نوع ولتاژ: مستقیم (DC) با فیلتر مناسب

جریان خروجی
جریان نامی: ۶۱۰ میلی‌آمپر (۰.۶۱ آمپر)

حداکثر جریان: ۶۱۰ میلی‌آمپر به صورت مداوم

توان خروجی: ۷.۳ وات (۱۲ ولت × ۰.۶۱ آمپر)

حفاظت اضافه جریان: قطع خودکار در صورت افزایش جریان

کانکتور و قطبیت
نوع کانکتور: بشکه‌ای استاندارد ۵.۵x۲.۱ میلی‌متر

قطبیت: مثبت داخل، منفی خارج (Center Positive)

طول کابل: حدود ۱۲۰ سانتی‌متر

جنس کانکتور: آلیاژ برنج با روکش نیکل

مشخصات فیزیکی
ابعاد: حدود ۸۰ × ۵۰ × ۳۵ میلی‌متر

وزن: حدود ۱۵۰ گرم

جنس بدنه: پلاستیک ABS مقاوم در برابر ضربه

رنگ: مشکی براق

راندمان و استانداردها
راندمان انرژی: >۸۰٪

کلاس انرژی: سطح VI

گواهینامه‌ها: CE, RoHS, FCC

حفاظت‌های داخلی
حفاظت اتصال کوتاه: قطع خودکار خروجی

حفاظت اضافه جریان: محدود کردن جریان

حفاظت اضافه ولتاژ: جلوگیری از افزایش ولتاژ

حفاظت حرارتی: قطع خودکار در دمای بالا

فیوز داخلی: فیوز حرارتی در ورودی

شرایط محیطی
دمای کاری: ۰ تا ۴۰ درجه سانتی‌گراد

دمای نگهداری: ۲۰- تا ۸۰ درجه سانتی‌گراد

رطوبت مجاز: ۲۰ تا ۸۵٪

کاربردهای اصلی
تجهیزات شبکه و مخابرات
مودم‌های کوچک: مودم‌های ADSL و VDSL با مصرف پایین

روترهای خانگی: روترهای اینترنت با توان مصرفی کم

سوئیچ‌های کوچک: سوئیچ‌های ۵ پورت شبکه

اکسس پوینت‌ها: نقاط دسترسی بی‌سیم کم‌مصرف

دوربین‌های مداربسته
دوربین‌های آنالوگ: تغذیه دوربین‌های AHD و TVI با مصرف پایین

دوربین‌های IP: مدل‌های کوچک تحت شبکه

دوربین‌های دام: دوربین‌های سقفی با توان مصرفی کم

تجهیزات صوتی و تصویری
اسپیکرهای کوچک: بلندگوهای کامپیوتر و لپ‌تاپ

پخش‌کننده‌های چندرسانه‌ای: دستگاه‌های پخش MP3 و MP4

رادیوهای قابل حمل: سیستم‌های صوتی کوچک

روشنایی LED
نوارهای LED: تغذیه نوارهای ال‌ای‌دی کوتاه (تا ۲ متر)

چراغ‌های LED تزئینی: نورپردازی ویترین و دکوراسیون

لامپ‌های LED: برخی مدل‌های لامپ با درایور خارجی

الکترونیک مصرفی
تبلت‌های قدیمی: تغذیه تبلت‌های نسل اول

کنسول‌های بازی دستی: شارژ و تغذیه دستگاه‌های بازی

اسباب‌بازی‌های برقی: ماشین‌های کنترلی کوچک

پروژه‌های الکترونیکی
منبع تغذیه آزمایشگاهی: راه‌اندازی مدارها و بردها

آموزش الکترونیک: پروژه‌های دانشجویی و هنرستانی

تست ماژول‌ها: تغذیه ماژول‌های آردوینو و رزبری‌پای

مزایای محصول
ولتاژ پایدار
ریپل و نویز کمتر از ۱۰۰ میلی‌ولت، مناسب برای مدارهای حساس الکترونیکی.

راندمان بالا
با راندمان بیش از ۸۰٪، مصرف انرژی بهینه و گرمای کم.

محدوده جهانی
قابلیت کار با ولتاژ ۱۰۰ تا ۲۴۰ ولت، مناسب برای استفاده در تمام کشورها.

حفاظت‌های چندگانه
ایمنی کامل برای دستگاه‌های متصل در برابر نوسانات و خطاها.

ابعاد جمع و جور
طراحی کوچک و سبک، مناسب برای فضاهای محدود.

نکات مهم در استفاده
تطابق ولتاژ
از ۱۲ ولت بودن ولتاژ مورد نیاز دستگاه خود اطمینان حاصل کنید.

جریان کافی
حداکثر جریان ۶۱۰ میلی‌آمپر است. از اتصال دستگاه‌های با جریان بیشتر خودداری کنید.

قطبیت صحیح
قطبیت آداپتور مثبت داخل است. قبل از اتصال، قطبیت دستگاه را بررسی کنید.

تهویه مناسب
آداپتور را در محیط بسته و بدون تهویه قرار ندهید.

عدم استفاده همزمان چند دستگاه
این آداپتور برای تغذیه یک دستگاه طراحی شده است.

عیب‌یابی سریع
دستگاه کار نمی‌کند
پریز برق را بررسی کنید

کانکتور را محکم کنید

ولتاژ خروجی را اندازه‌گیری کنید

آداپتور داغ می‌شود
جریان مصرفی دستگاه را بررسی کنید

تهویه محیط را بهبود بخشید

ولتاژ ناپایدار است
نوسانات برق را بررسی کنید

از محافظ برق استفاده کنید

سوالات متداول
آیا می‌توانم از این آداپتور برای دوربین ۱۲ ولت ۱ آمپر استفاده کنم؟
خیر، جریان ۱ آمپر بیشتر از ۶۱۰ میلی‌آمپر است و باعث داغ شدن و خرابی آداپتور می‌شود.

تفاوت این آداپتور با مدل ۱۲۱۰ (۱۲ ولت ۱ آمپر) چیست؟
مدل ۱۲۱۰ جریان ۱ آمپر (۱۰۰۰ میلی‌آمپر) دارد و توان آن ۱۲ وات است.

آیا این آداپتور برای نوار LED مناسب است؟
برای نوارهای LED کوتاه (تا ۲ متر) با مصرف زیر ۶۱۰ میلی‌آمپر مناسب است.

قطبیت قابل تغییر است؟
در مدل استاندارد قطبیت ثابت است. برای تغییر قطبیت از مبدل استفاده کنید.
