مولتی متر ها از ابزارهای ضروری و پرکاربرد برای برقکاران، تکنسین‌های الکترونیک، تعمیرکاران و حتی علاقه‌مندان به کارهای فنی هستند. انتخاب یک مولتی متر مناسب با ویژگی‌های مورد نیاز و قیمت مقرون به صرفه، همیشه دغدغه خریداران بوده است. مدل DEC 330FC یکی از محصولات برند DEC است که به عنوان یک مولتی متر دیجیتال کاربردی و نسبتاً خوش‌قیمت در بازار ایران شناخته می‌شود. در این مقاله جامع، به بررسی دقیق مشخصات فنی، قابلیت‌ها، نحوه استفاده، نکات ایمنی و راهنمای خرید این دستگاه می‌پردازیم. با ما همراه باشید.

مولتی متر دیجیتال DEC 330FC چیست؟
معرفی برند DEC
DEC (ممکن است مخفف Digital Electronics Corporation یا نامی مشابه باشد) یکی از برندهای تولیدکننده ابزارهای اندازه‌گیری و الکترونیکی است که محصولات خود را با هدف ارائه تعادل بین قیمت و کیفیت به بازار عرضه می‌کند. مولتی مترهای DEC در میان کاربران خانگی، تعمیرکاران و حتی برخی صنایع کوچک محبوبیت دارند، زیرا امکانات خوبی را با قیمتی پایین‌تر از برندهای مطرحی مانند فلوك، کلمپ یا یونیتی ارائه می‌دهند.

معرفی مدل DEC 330FC
مولتی متر دیجیتال DEC 330FC یک دستگاه اندازه‌گیری پرتابل و همه‌کاره است که برای مصارف عمومی برق و الکترونیک طراحی شده. این مدل با داشتن صفحه نمایش دیجیتال، دقت مناسب و امکانات متنوع، می‌تواند نیازهای یک تکنسین خانگی یا نیمه‌حرفه‌ای را به خوبی پوشش دهد. طراحی ارگونومیک و ابعاد جمع و جور آن، حمل و نقل و استفاده در مکان‌های مختلف را آسان کرده است.

مشخصات فنی مولتی متر DEC 330FC
صفحه نمایش (Display)
مولتی متر DEC 330FC مجهز به یک صفحه نمایش دیجیتال LCD با ۳ و نیم رقم (3½ Digit) است که حداکثر عدد ۱۹۹۹ را نمایش می‌دهد. این صفحه نمایش دارای نور پس‌زمینه (بک‌لیت) آبی یا سبز است که کار در محیط‌های کم‌نور را راحت‌تر می‌کند. وضوح نمایشگر برای خواندن مقادیر کوچک و بزرگ مناسب است.

محدوده‌های اندازه‌گیری
این دستگاه توانایی اندازه‌گیری پارامترهای الکتریکی متعددی را دارد:

ولتاژ DC (جریان مستقیم): معمولاً در چند رنج از ۲۰۰ میلی‌ولت تا ۱۰۰۰ ولت

ولتاژ AC (جریان متناوب): معمولاً از ۲۰۰ میلی‌ولت تا ۷۵۰ ولت

جریان DC: از ۲۰۰ میکروآمپر تا ۱۰ آمپر (با احتیاط و معمولاً دارای فیوز محافظ)

جریان AC: برخی مدل‌ها قابلیت اندازه‌گیری جریان AC را نیز دارند (معمولاً تا ۱۰ آمپر)

مقاومت: از ۲۰۰ اهم تا ۲۰ مگااهم

فرکانس: اندازه‌گیری فرکانس تا چند مگاهرتز (در برخی نسخه‌ها)

ظرفیت خازنی: اندازه‌گیری خازن‌ها از چند پیکوفاراد تا چند صد میکروفاراد

دما: با استفاده از پروب دمای ترموسوپل (معمولاً نوع K)

دقت (Accuracy)
دقت مولتی مترهای DEC 330FC برای کاربردهای عمومی مناسب است. دقت پایه برای ولتاژ DC معمولاً ۰.۵٪ ± ۲ رقم است. این دقت برای عیب‌یابی مدارها و کارهای روزمره کافی است، اما برای کارهای آزمایشگاهی و کالیبراسیون حرفه‌ای، دستگاه‌های دقیق‌تری مورد نیاز است.

سایر ویژگی‌ها
تست دیود (Diode Test): برای بررسی سلامت دیودها

تست اتصال کوتاه (Continuity Test): با بوق (بیزر) برای تشخیص سریع اتصال مدارها

تست ترانزیستور (hFE): برخی مدل‌ها دارای سوکت مخصوص تست ترانزیستورهای NPN و PNP هستند.

نماد باتری ضعیف: نمایشگر کم بودن باتری

خاموش شدن خودکار (Auto Power Off): برای صرفه‌جویی در مصرف باتری (معمولاً پس از ۱۵ دقیقه عدم فعالیت)

حفاظت در برابر اضافه بار (Overload Protection): با فیوز و مدارهای محافظ داخلی

منبع تغذیه
این دستگاه معمولاً با یک باتری ۹ ولت (نوع NEDA 1604 یا 6F22) تغذیه می‌شود. مصرف باتری به دلیل استفاده از LCD معمولی، پایین است و باتری مدت زمان قابل توجهی دوام می‌آورد.

ابعاد و وزن
ابعاد حدودی: ۱۸۰ × ۸۵ × ۴۵ میلی‌متر
وزن: حدود ۳۰۰ گرم (با احتساب باتری)

استانداردهای ایمنی
محصولات DEC معمولاً دارای استاندارد CAT (Category) هستند. مدل 330FC احتمالاً دارای استاندارد CAT II 600V یا CAT III 300V است که برای استفاده در مدارهای الکتریکی خانگی و اداری ایمن می‌باشد. (برای کار روی تابلوهای برق صنعتی، استاندارد CAT III بالاتر توصیه می‌شود.)

کاربردهای مولتی متر DEC 330FC
برقکاری ساختمان
برای تشخیص ولتاژ پریزها، کلیدها، سیم‌کشی و اطمینان از قطع بودن برق قبل از تعمیرات.

تعمیرات لوازم خانگی
عیب‌یابی بردهای الکترونیکی در لوازمی مانند تلویزیون، یخچال، ماشین لباسشویی، کولر گازی و …

الکترونیک و رباتیک
اندازه‌گیری ولتاژ تغذیه مدارها، جریان مصرفی قطعات، بررسی مقاومت‌ها و خازن‌ها، تست دیود و ترانزیستور.

آموزش و آزمایشگاه
مناسب برای دانشجویان و هنرجویان برق و الکترونیک برای انجام پروژه‌های عملی و یادگیری مفاهیم اندازه‌گیری.

خودرو و باتری
اندازه‌گیری ولتاژ باتری ماشین، دینام، سنسورها و عیب‌یابی سیستم برق خودرو.

راهنمای استفاده از مولتی متر DEC 330FC

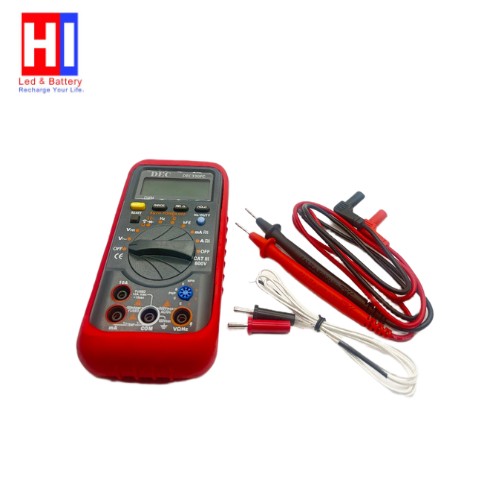

آشنایی با قسمت‌های مختلف دستگاه
سلکتور (Selector): کلید چرخان برای انتخاب نوع اندازه‌گیری و رنج

صفحه نمایش (LCD): نمایش مقادیر و علائم

پورت‌های ورودی (Input Jacks):

پورت COM (مشکی): برای پراب مشکی (منفی یا عمومی)

پورت VΩmA (قرمز): برای اندازه‌گیری ولتاژ، مقاومت، جریان‌های کم و تست دیود

پورت 10A (قرمز): برای اندازه‌گیری جریان‌های بالا (تا ۱۰ آمپر)

پراب‌ها (Test Leads): سیم‌های تست قرمز و مشکی

نحوه اندازه‌گیری ولتاژ DC
۱. پراب مشکی را به پورت COM و پراب قرمز را به پورت VΩmA وصل کنید.
۲. سلکتور را روی محدوده ولتاژ DC (علامت V با خط راست و خط چین یا V⎓) قرار دهید. اگر محدوده نامشخص است، از بالاترین رنج شروع کنید.
۳. پراب‌ها را به دو نقطه مورد نظر (مثلاً دو سر باتری) وصل کنید (پراب قرمز به مثبت، مشکی به منفی).
۴. مقدار ولتاژ روی صفحه نمایش داده می‌شود. اگر عدد منفی باشد، جای پراب‌ها عوض شده است.

نحوه اندازه‌گیری ولتاژ AC
۱. اتصال پراب‌ها مانند قبل.
۲. سلکتور را روی محدوده ولتاژ AC (علامت V با خط موجی یا V~) قرار دهید.
۳. پراب‌ها را به دو نقطه مدار (مثلاً فاز و نول پریز) وصل کنید. قطبیت اهمیتی ندارد.
۴. مقدار ولتاژ مؤثر (RMS) نمایش داده می‌شود.

نحوه اندازه‌گیری مقاومت
۱. پراب‌ها را مانند قبل وصل کنید.
۲. سلکتور را روی محدوده مقاومت (علامت Ω) قرار دهید.
۳. پراب‌ها را به دو سر قطعه (مثلاً مقاومت) وصل کنید. قطعه نباید در مدار زنده باشد.
۴. مقدار مقاومت خوانده می‌شود. اگر “1” یا “OL” نمایش داده شد، مقاومت بیشتر از رنج است یا مدار باز است.

نحوه تست اتصال کوتاه (بوق)
۱. سلکتور را روی علامت بوق (که معمولاً با دیود یا موج صوتی نشان داده می‌شود) قرار دهید.
۲. پراب‌ها را به دو نقطه مدار وصل کنید. اگر اتصال برقرار باشد (مقاومت نزدیک صفر)، دستگاه بوق می‌زند.

نحوه اندازه‌گیری جریان DC
۱. پراب مشکی به COM، پراب قرمز به پورت 10A (برای جریان بالا) یا VΩmA (برای جریان کم).
۲. سلکتور را روی محدوده جریان DC (A⎓) با رنج مناسب قرار دهید.
۳. مدار را قطع کرده و پراب‌ها را به صورت سری در مسیر جریان قرار دهید.
۴. جریان را بخوانید. دقت کنید که مدت زمان اندازه‌گیری در رنج 10A معمولاً محدود است (مثلاً ۱۰ ثانیه).

نکات ایمنی حیاتی هنگام کار با مولتی متر
قبل از استفاده
دستگاه و پراب‌ها را از نظر آسیب‌دیدگی (ترک، پارگی عایق، شل بودن کانکتور) بررسی کنید.

از سالم بودن باتری و فیوزها اطمینان حاصل کنید.

محدوده و رنج مناسب را قبل از اتصال انتخاب کنید.

در حین اندازه‌گیری
هرگز در حالی که دستگاه در حال اندازه‌گیری مقاومت یا تست دیود است، به مدار برق‌دار وصل نکنید.

برای اندازه‌گیری جریان، دستگاه را به صورت سری وصل کنید، نه موازی.

از دست زدن به نوک فلزی پراب‌ها در هنگام اندازه‌گیری خودداری کنید.

اگر مقدار نامشخص است، از بالاترین رنج شروع کنید.

پس از استفاده
سلکتور را روی حالت خاموش (OFF) قرار دهید. اگر حالت OFF ندارد، روی بالاترین رنج ولتاژ AC بگذارید.

پراب‌ها را از دستگاه جدا کنید و دستگاه را در جای خشک و خنک نگهداری کنید.

مزایای مولتی متر DEC 330FC
قیمت مناسب
نسبت به برندهای معروف اروپایی یا آمریکایی، DEC 330FC قیمت بسیار پایین‌تری دارد و برای کاربران خانگی و نیمه‌حرفه‌ای گزینه‌ای مقرون به صرفه است.

امکانات کامل
وجود قابلیت‌هایی مانند اندازه‌گیری دما، خازن، فرکانس و تست ترانزیستور در این رنج قیمتی، یک مزیت رقابتی محسوب می‌شود.

نور پس‌زمینه
صفحه نمایش با نور پس‌زمینه کار در محیط‌های تاریک را آسان می‌کند.

خاموش شدن خودکار
از هدر رفتن باتری جلوگیری کرده و طول عمر باتری را افزایش می‌دهد.

ابعاد جمع و جور
حمل و نقل و نگهداری آن راحت است.

معایب و محدودیت‌ها
دقت متوسط
برای کارهای بسیار حساس و کالیبراسیون، دقت آن کافی نیست.

کیفیت ساخت پراب‌ها
پراب‌های همراه دستگاه معمولاً کیفیت متوسطی دارند و ممکن است پس از مدتی نیاز به تعویض پیدا کنند.

استاندارد ایمنی پایین‌تر
در مقایسه با برندهای حرفه‌ای، سطح ایمنی (CAT) ممکن است پایین‌تر باشد. برای کار روی ولتاژهای بالای صنعتی مناسب نیست.

عدم تشخیص اتوماتیک رنج (Auto Range)
در برخی مدل‌ها ممکن است فاقد قابلیت انتخاب خودکار رنج باشد و کاربر مجبور به تنظیم دستی باشد (بررسی کنید که آیا DEC 330FC Auto Range دارد یا خیر. احتمالاً مدل پایه Manual Range است).

مقایسه با مدل‌های مشابه
DEC 330FC در مقابل DEC 320B
مدل 330FC معمولاً امکانات بیشتری مانند اندازه‌گیری دما، خازن و فرکانس نسبت به مدل‌های پایه‌تر (مثل 320B) دارد. همچنین ممکن است دقت بالاتری نیز داشته باشد.

DEC 330FC در مقابل یونیتی UT33A+
یونیتی (UNI-T) برند معروف‌تری است و کیفیت ساخت بالاتری دارد، اما قیمت آن نیز بیشتر است. DEC 330FC گزینه اقتصادی‌تری است.

DEC 330FC در مقابل مدل‌های چینی بی‌نام
مدل‌های چینی بی‌نام بسیار ارزان هستند اما از نظر ایمنی و دقت قابل اعتماد نیستند. DEC به عنوان یک برند نسبتاً شناخته شده، انتخاب بهتری است.
