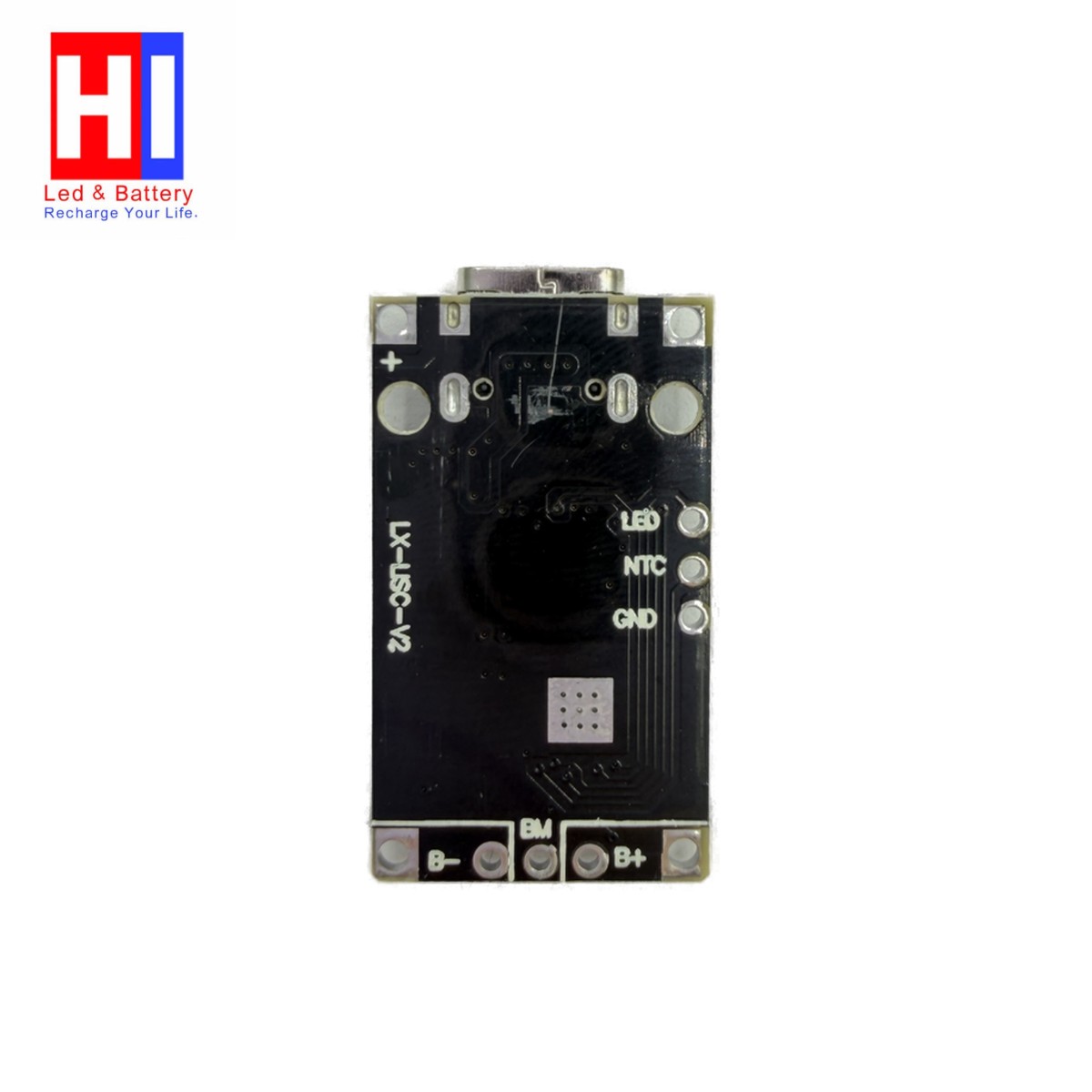

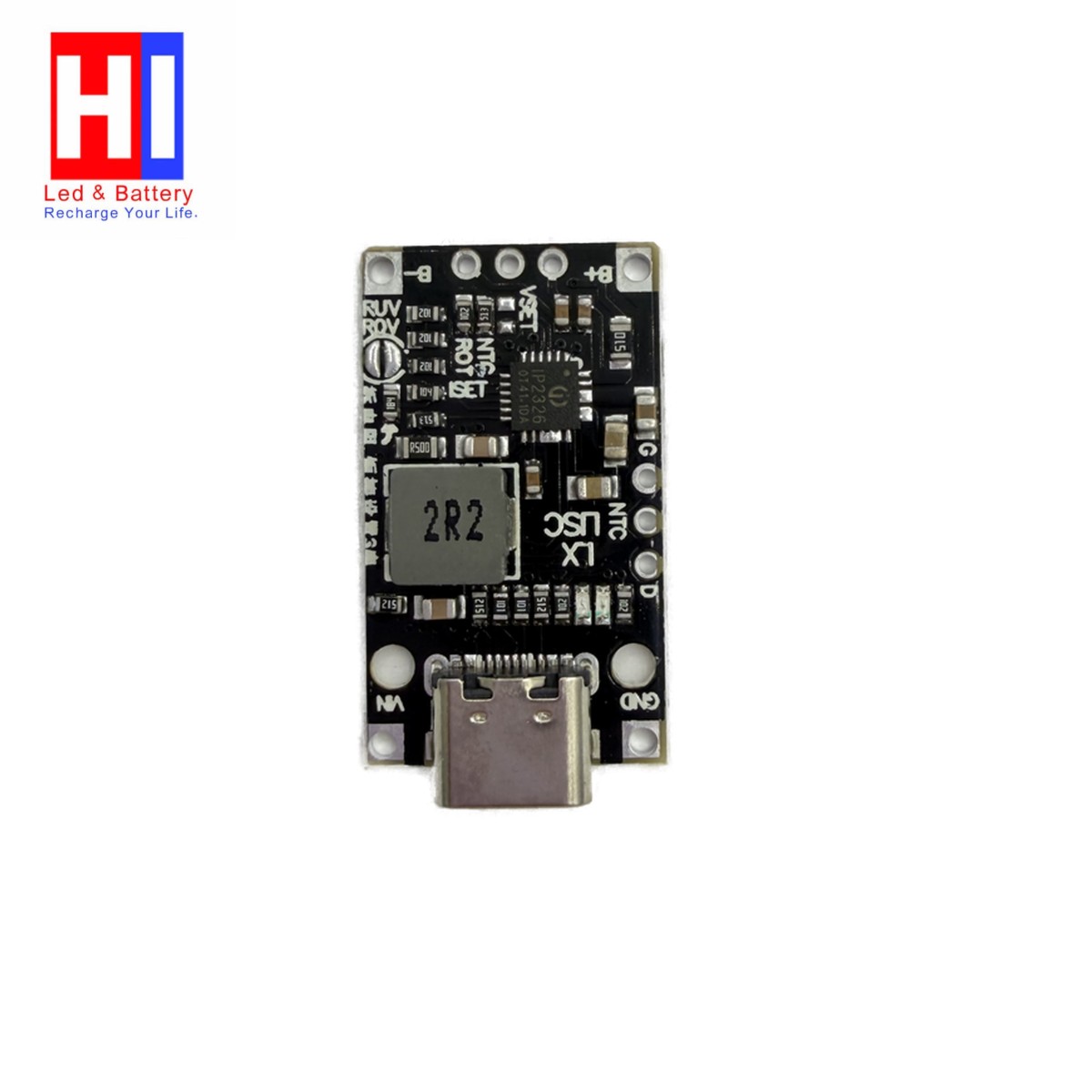

ماژول شارژر باتری لیتیوم یون 2 سل و 3 سل IP2326 با ورودی USB Type-C
ماژول شارژر باتری لیتیوم یون 2 سل و 3 سل IP2326 با ورودی USB Type-C
- موجود در انبار
- دسته بندی ماژول
9 در انبار
185000 تومان
معرفی محصول
ماژول شارژر باتری لیتیوم یون 2 سل و 3 سل IP2326 با ورودی USB Type-C
زایای کلیدی:
شارژ هوشمند: از پروتکل Quick Charge (QC) پشتیبانی میکند و میتواند از شارژر، ولتاژ بالاتری درخواست کند تا توان ۱۵ وات را تأمین نماید
راندمان بالا: با راندمان تا ۹۴٪، گرمای کمتری تولید میکند
ایمنی کامل: مجهز به محافظت در برابر اضافهولتاژ، اضافهجریان، اتصال کوتاه و دمای بالا (با سنسور NTC) است
قابل تنظیم: جریان شارژ قابل تنظیم است و در حالت 2S، قابلیت بالانس (متعادلسازی) سلولها را نیز دارد
نحوه راهاندازی و تنظیمات
استفاده از این ماژول بسیار ساده است، اما نیاز به تنظیم اولیه دارد.
تنظیم تعداد سلول: قبل از اتصال باتری، حتماً تعداد سلول را تنظیم کنید.
روش ۱ (با جامپر/دیپسوییچ): در برخی مدلها، با یک کلید دیپسوییچ، تعداد سلول را انتخاب میکنید (موقعیت ۰ برای 2S و ۱ برای 3S)
روش ۲ (با لحیم کاری): در مدلهای دیگر، با لحیم یا برداشتن یک مقاومت خاص روی برد، پیکربندی تغییر میکند
تنظیم جریان شارژ: جریان شارژ با لحیم کردن مقاومتهای (معمولاً
R_ISET) روی برد قابل تنظیم استاتصال باتری: سرهای
B+وB-را به باتری وصل کنید. حتماً از درست بودن قطبها اطمینان حاصل کنید.اتصال شارژر: یک کابل USB-C را به ماژول و یک شارژر ۵ ولتی (ترجیحاً دارای QC) وصل کنید.
- ویژگی
قابلیت نصب NTC از پدهای مشخص شده
حفاظت در برابر اضافه ولتاژ ورودی
حفاظت در برابر اضافه جریان خروجی
حفاظت در برابر اضافه ولتاژ خروجی و اتصال کوتاه.
پشتیبانی از دو نوع سلول باتری (2S و 3S) و قابلیت شارژ متعادل در حالت 2S.
دمای کاری وسیع از -40°C تا +85°C.
