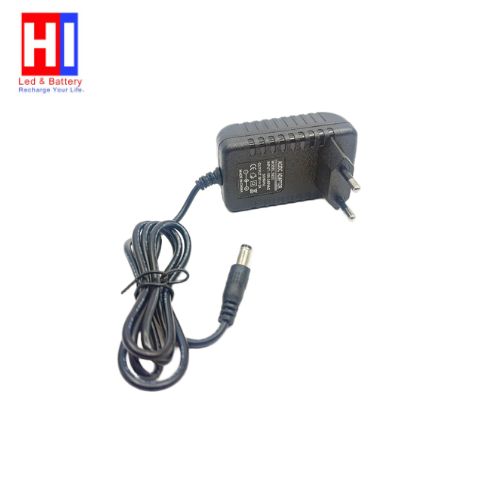

آداپتور ۰۹۲۰ یک منبع تغذیه سوئیچینگ با خروجی ۹ ولت DC و جریان ۲ آمپر (۲۰۰۰ میلی‌آمپر) است که برای تأمین انرژی دستگاه‌های الکترونیکی مختلف طراحی شده. عدد ۰۹۲۰ در نام این محصول ترکیبی از ولتاژ ۹ ولت و جریان ۲ آمپر می‌باشد. این آداپتور با توان خروجی ۱۸ وات، یکی از پرمصرف‌ترین و پرکاربردترین انواع آداپتور در بازار محسوب می‌شود و به عنوان منبع تغذیه اصلی برای طیف وسیعی از تجهیزات الکترونیکی مورد استفاده قرار می‌گیرد.

مشخصات فنی کامل
ولتاژ ورودی
محدوده ولتاژ: ۱۰۰ تا ۲۴۰ ولت AC (محدوده جهانی)

فرکانس: ۵۰/۶۰ هرتز

جریان ورودی: کمتر از ۰.۵ آمپر

مصرف آماده به کار: کمتر از ۰.۳ وات

ولتاژ خروجی
ولتاژ نامی: ۹ ولت DC

تلرانس ولتاژ: ±۵٪ (بین ۸.۵۵ تا ۹.۴۵ ولت)

ریپل و نویز: کمتر از ۱۰۰ میلی‌ولت

نوع ولتاژ: مستقیم (DC) با فیلتر مناسب

جریان خروجی
جریان نامی: ۲ آمپر (۲۰۰۰ میلی‌آمپر)

حداکثر جریان: ۲ آمپر به صورت مداوم

توان خروجی: ۱۸ وات

حفاظت اضافه جریان: قطع خودکار در صورت افزایش جریان

کانکتور و قطبیت
نوع کانکتور: بشکه‌ای استاندارد ۵.۵x۲.۱ میلی‌متر

قطبیت: مثبت داخل، منفی خارج (Center Positive)

طول کابل: حدود ۱۲۰ تا ۱۵۰ سانتی‌متر

جنس کانکتور: آلیاژ برنج با روکش نیکل

مشخصات فیزیکی
ابعاد: حدود ۸۵ × ۵۵ × ۳۵ میلی‌متر

وزن: حدود ۱۵۰ گرم

جنس بدنه: پلاستیک ABS مقاوم در برابر ضربه

رنگ: مشکی براق

راندمان و استانداردها
راندمان انرژی: >۸۰٪

کلاس انرژی: سطح VI

گواهینامه‌ها: CE, RoHS, FCC

حفاظت‌های داخلی
حفاظت اتصال کوتاه: قطع خودکار خروجی

حفاظت اضافه جریان: محدود کردن جریان

حفاظت اضافه ولتاژ: جلوگیری از افزایش ولتاژ

حفاظت حرارتی: قطع خودکار در دمای بالا

فیوز داخلی: فیوز حرارتی در ورودی

شرایط محیطی
دمای کاری: ۰ تا ۴۰ درجه سانتی‌گراد

دمای نگهداری: ۲۰- تا ۸۰ درجه سانتی‌گراد

رطوبت مجاز: ۲۰ تا ۸۵٪

کاربردهای اصلی
تجهیزات شبکه و مخابرات
روترها و مودم‌های ADSL/VDSL: اکثر روترهای خانگی و اداری با ولتاژ ۹ ولت و جریان ۱ تا ۲ آمپر کار می‌کنند

سوئیچ‌های شبکه: تغذیه سوئیچ‌های ۵، ۸ و ۱۶ پورت

اکسس پوینت‌ها: نقاط دسترسی بی‌سیم

تکرارکننده‌های وای‌فای: تقویت‌کننده‌های سیگنال

سیستم‌های نظارت تصویری
دوربین‌های مداربسته آنالوگ: تغذیه دوربین‌های AHD، TVI و CVI

دوربین‌های IP: مدل‌های تحت شبکه با مصرف پایین

دی وی آرهای کوچک: ضبط‌کننده‌های تصویر با ابعاد جمع و جور

تجهیزات صوتی و تصویری
اسپیکرهای فعال: بلندگوهای قابل حمل با توان مصرفی متوسط

پخش‌کننده‌های MP3 و MP4: دستگاه‌های پخش چندرسانه‌ای

ستاپ‌باکس‌ها: گیرنده‌های دیجیتال

تلویزیون‌های کوچک: صفحه‌نمایش‌های زیر ۱۵ اینچ

ابزار دقیق و اندازه‌گیری
مولتی مترهای دیجیتال: تغذیه دستگاه‌های اندازه‌گیری

کلمپ مترها: دستگاه‌های اندازه‌گیری جریان

دیتالاگرها: ثبت‌کننده‌های دما و رطوبت

الکترونیک مصرفی
تبلت‌های قدیمی: شارژ و تغذیه تبلت‌های نسل اول

کنسول‌های بازی دستی: مانند مدل‌های قدیمی گیم‌بوی

اسباب‌بازی‌های برقی: ماشین‌های کنترلی و ربات‌های آموزشی

چراغ‌های LED: نوارهای LED با توان مصرفی پایین

پروژه‌های الکترونیکی
منبع تغذیه رومیزی: برای راه‌اندازی مدارها و بردهای الکترونیکی

پروتوتایپینگ: طراحی و ساخت نمونه‌های اولیه

آموزش الکترونیک: در آزمایشگاه‌های دانشگاهی و هنرستانی

مزایای محصول
راندمان بالا
با راندمان بیش از ۸۰٪ و مصرف آماده به کار کمتر از ۰.۳ وات، این آداپتور نسبت به مدل‌های قدیمی (ترانسفورماتوری) تا ۵۰٪ صرفه‌جویی انرژی دارد.

طراحی جمع و جور
ابعاد کوچک و وزن سبک، حمل و نقل و نصب آن را در فضاهای محدود آسان کرده است.

محدوده ولتاژ جهانی
قابلیت کار با ولتاژ ۱۰۰ تا ۲۴۰ ولت، استفاده در کشورهای مختلف با استانداردهای برق متفاوت را ممکن می‌سازد.

حفاظت‌های چندگانه
وجود مدارهای محافظ در برابر اتصال کوتاه، اضافه جریان، اضافه ولتاژ و دمای بالا، ایمنی دستگاه متصل را تضمین می‌کند.

ولتاژ پایدار
ریپل و نویز کمتر از ۱۰۰ میلی‌ولت، این آداپتور را برای تغذیه مدارهای حساس الکترونیکی مناسب می‌سازد.

سازگاری با محیط زیست
مطابقت با استاندارد RoHS به معنای عدم استفاده از مواد مضر مانند سرب، جیوه و کادمیوم است.

نکات مهم در استفاده
تطابق ولتاژ
قبل از اتصال، از تطابق ولتاژ آداپتور (۹ ولت) با ولتاژ مورد نیاز دستگاه خود اطمینان حاصل کنید. ولتاژ بالاتر باعث سوختن دستگاه و ولتاژ پایین‌تر باعث عملکرد نادرست می‌شود.

جریان کافی
جریان ۲ آمپر برای اکثر دستگاه‌های معمولی کافی است. اگر دستگاه شما بیش از ۲ آمپر نیاز دارد، از مدل با جریان بالاتر استفاده کنید. استفاده از آداپتور با جریان کمتر از نیاز دستگاه، باعث داغ شدن و خرابی آن می‌شود.

قطبیت صحیح
قطبیت این آداپتور مثبت داخل است. قبل از اتصال، قطبیت دستگاه خود را بررسی کنید. در صورت نیاز، از مبدل قطبیت استفاده کنید.

تهویه مناسب
آداپتور در حین کار گرم می‌شود. آن را در محیط بسته و بدون تهویه قرار ندهید. از قرار دادن آن در زیر فرش، مبلمان یا داخل کمد خودداری کنید.

عدم استفاده همزمان چند دستگاه
این آداپتور برای تغذیه یک دستگاه طراحی شده است. از اتصال همزمان چند دستگاه با استفاده از مبدل خودداری کنید، زیرا ممکن است جریان کل از ۲ آمپر بیشتر شود.

قطع برق در زمان عدم استفاده
اگر برای مدت طولانی از دستگاه استفاده نمی‌کنید، آداپتور را از برق بکشید تا مصرف انرژی کاهش یابد و از خطرات احتمالی جلوگیری شود.

بررسی کابل و کانکتور
قبل از استفاده، کابل آداپتور را از نظر پارگی، شکستگی یا آسیب دیدگی بررسی کنید. در صورت آسیب دیدگی، از استفاده خودداری کرده و آداپتور را تعویض کنید.

عیب‌یابی سریع
دستگاه کار نمی‌کند
پریز برق را بررسی کنید

کانکتور را محکم کنید

ولتاژ خروجی را با مولتی متر اندازه‌گیری کنید

دستگاه دیگر را با این آداپتور تست کنید

آداپتور داغ می‌شود
این طبیعی است، اما اگر بیش از حد داغ شد، دستگاه را خاموش کنید

جریان مصرفی دستگاه را بررسی کنید

تهویه محیط را بهبود بخشید

صدای وزوز می‌شنوم
احتمال خرابی آداپتور وجود دارد

در این صورت، آداپتور را تعویض کنید

ولتاژ ناپایدار است
نوسانات برق شبکه را بررسی کنید

از محافظ برق استفاده کنید

اتصالات را محکم کنید

سوالات متداول
آیا می‌توانم از این آداپتور برای دستگاه ۶ ولتی استفاده کنم؟
خیر. ولتاژ ۹ ولت برای دستگاه ۶ ولتی بسیار بالاست و باعث آسیب می‌شود.

اگر دستگاه من ۱ آمپر نیاز دارد، می‌توانم از این آداپتور استفاده کنم؟
بله، کاملاً بی‌خطر است. دستگاه به اندازه نیاز خود جریان می‌کشد.

تفاوت این آداپتور با مدل ۰۹۱۰ (۹ ولت ۱ آمپر) چیست؟
مدل ۰۹۱۰ جریان ۱ آمپر و توان ۹ وات دارد، در حالی که مدل ۰۹۲۰ جریان ۲ آمپر و توان ۱۸ وات ارائه می‌دهد.

آیا این آداپتور قابلیت تعمیر دارد؟
تعمیر آداپتورهای سوئیچینگ تخصصی است. در صورت خرابی، تعویض آن مقرون به صرفه‌تر است.
