در دنیای الکترونیک فرکانس بالا (RF) و مخابرات، داشتن یک منبع سیگنال دقیق و پایدار برای طراحی، تست و عیب‌یابی تجهیزات یک نیاز اساسی است. مولدهای سیگنال یا سیگنال ژنراتورها ابزارهایی هستند که این امکان را فراهم می‌کنند. مدل HT008 یک مولد سیگنال سینوسی جمع و جور و قدرتمند است که با استفاده از چیپ پیشرفته MAX2871 ساخته شده و قادر به تولید سیگنال در محدوده فرکانسی وسیع ۲۳.۵ مگاهرتز تا ۶۰۰۰ مگاهرتز (۶ گیگاهرتز) می‌باشد. در این مقاله جامع، به بررسی دقیق این دستگاه، مشخصات فنی، کاربردها، نحوه استفاده و نکات مهم در خرید آن می‌پردازیم.

مولد سیگنال HT008 چیست؟
معرفی کلی

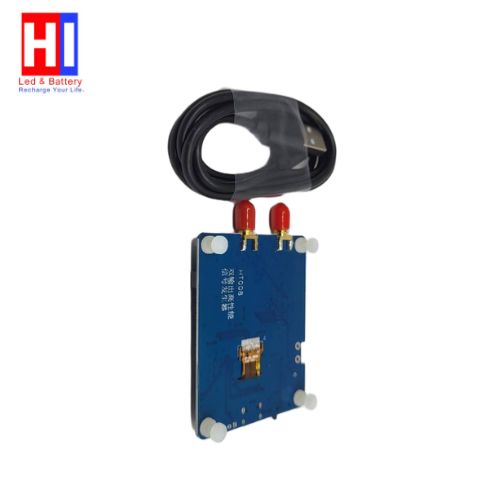

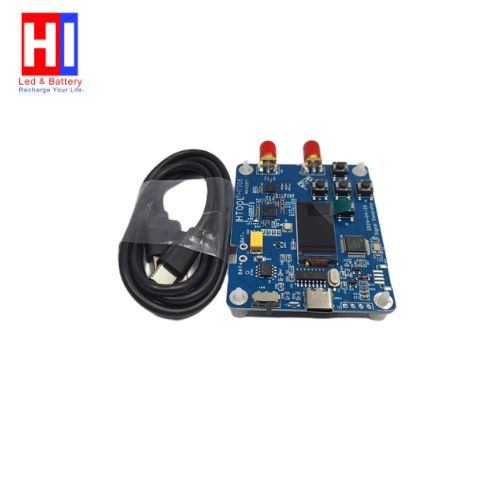

HT008 یک مولد سیگنال فرکانس رادیویی (RF Signal Generator) قابل حمل و کم‌هزینه است که برای کاربردهای آزمایشگاهی، تعمیراتی و پروژه‌های الکترونیکی طراحی شده. این دستگاه قادر به تولید امواج سینوسی (Sinewave) با خلوص طیفی مناسب در محدوده فرکانسی وسیعی است و می‌تواند جایگزینی مقرون به صرفه برای سیگنال ژنراتورهای گران‌قیمت تجاری باشد.

قلب دستگاه: چیپ MAX2871
MAX2871 یک سینتسایزر فرکانس (Frequency Synthesizer) با حلقه قفل فاز (PLL) و ولتاژ کنترل شده (VCO) داخلی از شرکت Maxim Integrated (اکنون بخشی از Analog Devices) است. این چیپ پیشرفته ویژگی‌های زیر را ارائه می‌دهد:

محدوده فرکانس وسیع: ۲۳.۵ مگاهرتز تا ۶ گیگاهرتز

نویز فاز پایین (Low Phase Noise): مناسب برای کاربردهای حساس

قابلیت تقسیم فرکانس: برای دسترسی به فرکانس‌های پایین‌تر

رابط کنترلی ساده: از طریق پروتکل SPI (Serial Peripheral Interface) قابل برنامه‌ریزی است

مشخصات فنی HT008
محدوده فرکانسی
حداقل فرکانس: ۲۳.۵ مگاهرتز

حداکثر فرکانس: ۶۰۰۰ مگاهرتز (۶ گیگاهرتز)

گام فرکانس (Step): قابل تنظیم و معمولاً بسیار ریز (تا ۱ کیلوهرتز یا کمتر)

نوع موج خروجی
موج سینوسی (Sinewave) با خلوص طیفی مناسب

سطح توان خروجی
محدوده توان: معمولاً بین ۳۰- تا ۱۰+ دسی‌بل-می‌وات (dBm) (قابل تنظیم)

دقت توان: وابسته به کالیبراسیون و فرکانس

منبع مرجع
کریستال مرجع داخلی: با دقت معمولی (در حد ppm چند ده)

ورودی مرجع خارجی: امکان اتصال به کریستال یا GPSDO دقیق برای افزایش پایداری فرکانس

کنترل و رابط کاربری
صفحه نمایش: LCD با نمایش فرکانس و سایر پارامترها

کلیدهای کنترلی: دکمه‌های فیزیکی برای تنظیم فرکانس، توان و … (در برخی مدل‌ها روتاری انکودر)

رابط کامپیوتر: پورت USB یا UART برای کنترل از طریق نرم‌افزار (ممکن است در مدل‌های مختلف متفاوت باشد)

خروجی RF
کانکتور: SMA (ماده)

امپدانس: ۵۰ اهم

تغذیه
ولتاژ: معمولاً ۵ ولت DC از طریق پورت USB یا آداپتور مجزا

جریان مصرفی: حدود ۱۰۰ تا ۲۰۰ میلی‌آمپر

ابعاد و وزن
ابعاد: کوچک و قابل حمل (معمولاً در حد یک پاوربانک کوچک)

وزن: بسیار سبک

کاربردهای مولد سیگنال HT008
آزمایشگاه الکترونیک RF
تست و عیب‌یابی تقویت‌کننده‌ها، میکسرها و فیلترها: با اعمال سیگنال به مدار و بررسی خروجی.

کالیبراسیون طیف‌نماها (Spectrum Analyzers): به عنوان منبع سیگنال مرجع.

اندازه‌گیری بهره و پهنای باند مدارات RF.

تعمیرات تجهیزات مخابراتی
تست گیرنده‌های رادیویی و تلویزیونی: شبیه‌سازی سیگنال‌های دریافتی.

عیب‌یابی فرستنده‌ها: بررسی عملکرد مراحل مختلف فرستنده.

تست ماژول‌های وای‌فای و بلوتوث: در فرکانس‌های ۲.۴ و ۵ گیگاهرتز.

پروژه‌های رادیو آماتوری
تست آنتن: با تغذیه آنتن با سیگنال و اندازه‌گیری SWR.

تست گیرنده‌های آماتوری: شبیه‌سازی سیگنال در باندهای مختلف.

تحقیق و توسعه ماژول‌های RF آماتوری.

آموزش
آزمایشگاه‌های دانشگاهی: برای آشنایی دانشجویان با مفاهیم فرکانس بالا.

پروژه‌های دانشجویی: منبع سیگنال ارزان‌قیمت برای طراحی فرستنده و گیرنده.

تولیدکنندگان ماژول‌های RF
تست نهایی محصولات: اطمینان از عملکرد صحیح ماژول‌های تولیدی.

نحوه استفاده از HT008
مراحل اولیه
اتصال تغذیه: دستگاه را با کابل USB به یک منبع تغذیه ۵ ولتی (آداپتور، پاوربانک، کامپیوتر) وصل کنید.

اتصال خروجی: کابل SMA را به خروجی RF دستگاه و另一端 به مدار مورد آزمایش (یا یک طیف‌نما) وصل کنید.

روشن کردن دستگاه: دکمه پاور را فشار دهید. صفحه نمایش روشن می‌شود.

تنظیم فرکانس
با استفاده از کلیدهای افزایش/کاهش فرکانس، فرکانس مورد نظر را تنظیم کنید.

معمولاً می‌توان گام فرکانس را انتخاب کرد (مثلاً ۱ کیلوهرتز، ۱۰ کیلوهرتز، ۱ مگاهرتز).

تنظیم توان خروجی
اگر دستگاه قابلیت تنظیم توان داشته باشد، با کلیدهای مربوطه سطح توان را تنظیم کنید.

توجه: توان خروجی ممکن است در فرکانس‌های مختلف کمی متفاوت باشد.

اتصال به کامپیوتر (در صورت وجود)
نرم‌افزار مربوطه را نصب کنید.

دستگاه را با کابل USB به کامپیوتر وصل کنید.

از طریق نرم‌افزار می‌توان فرکانس را به صورت دقیق تنظیم کرد، توان را خواند و اسپویپ (Sweep) فرکانس انجام داد.

نکات مهم در استفاده و ایمنی
تطبیق امپدانس
خروجی دستگاه ۵۰ اهم است. حتماً مطمئن شوید که بار متصل شده (مدار یا دستگاه) نیز امپدانس ۵۰ اهم دارد. عدم تطبیق امپدانس باعث بازتاب سیگنال (بازگشت بخشی از توان) و کاهش توان مؤثر و حتی آسیب به دستگاه در توان‌های بالا می‌شود.

حداکثر توان ورودی به مدارات
قبل از اتصال به مدارهای حساس، از سطح توان خروجی دستگاه مطمئن شوید. اعمال سیگنال با توان بالا به ورودی یک تقویت‌کننده یا گیرنده حساس می‌تواند به آن آسیب بزند.

کابل‌ها و کانکتورها
از کابل‌ها و کانکتورهای باکیفیت و مناسب فرکانس بالا (کابل‌های کواکسیال ۵۰ اهم با کانکتور SMA) استفاده کنید. کابل‌های نامرغوب باعث افت توان و ایجاد نویز می‌شوند.

زمین کردن
برای کاهش نویز و پیک‌آپ، دستگاه و مدار مورد آزمایش را به یک زمین مشترک متصل کنید.

کالیبراسیون
اگر به دقت بالایی در اندازه‌گیری توان نیاز دارید، باید دستگاه را با یک طیف‌نما یا پاور متر کالیبره کنید. توان خروجی در فرکانس‌های مختلف ممکن است با مقدار نمایش داده شده تفاوت داشته باشد.

مزایا و معایب HT008
مزایا
قیمت بسیار مناسب: در مقایسه با سیگنال ژنراتورهای تجاری، قیمت HT008 بسیار پایین‌تر است.

ابعاد کوچک و قابل حمل: به راحتی در کیف ابزار جا می‌شود.

محدوده فرکانسی وسیع: پوشش از HF تا باندهای مایکروویو (۶ گیگاهرتز).

راه‌اندازی آسان: کاربری ساده با دکمه‌های کنترلی.

توان مصرفی پایین: قابل تغذیه با پاوربانک.

معایب
دقت و پایداری فرکانس: به دلیل استفاده از کریستال معمولی، دقت و پایداری آن به پای دستگاه‌های حرفه‌ای (با مرجع GPSDO یا روبیدیوم) نمی‌رسد.

نویز فاز (Phase Noise): نویز فاز آن نسبت به دستگاه‌های گران‌قیمت بالاتر است.

دقت توان خروجی: توان خروجی ممکن است در فرکانس‌های مختلف یکنواخت نباشد و نیاز به کالیبراسیون داشته باشد.

قابلیت مدولاسیون: معمولاً فاقد قابلیت مدولاسیون داخلی (AM/FM/PM) است و فقط موج سینوسی خالص تولید می‌کند.

کیفیت ساخت: بدنه و قطعات ممکن است در مقایسه با برندهای معروف، کیفیت پایین‌تری داشته باشند.

راهنمای خرید HT008
نکات مهم هنگام خرید
بررسی فروشنده: از فروشگاه‌های معتبر اینترنتی (با نماد اعتماد الکترونیکی و سابقه خوب) خرید کنید.

بررسی بسته‌بندی: دستگاه باید در بسته‌بندی مناسب همراه با کابل USB و احتمالاً کابل SMA تحویل داده شود.

تست اولیه: پس از دریافت، دستگاه را روشن کرده و با یک طیف‌نما (در صورت دسترسی) یا یک گیرنده ساده، عملکرد آن را در چند فرکانس مختلف تست کنید.

نسخه دستگاه: مدل‌های مختلفی از HT008 ممکن است وجود داشته باشد. برخی ممکن دارای صفحه نمایش بهتر، خروجی با توان قابل تنظیم، یا رابط کامپیوتر باشند. مشخصات مورد نظر خود را بررسی کنید.

قیمت: قیمت‌ها را در چند فروشگاه مقایسه کنید. قیمت بسیار پایین ممکن است نشانه کیفیت پایین یا عدم پشتیبانی باشد.

قیمت تخمینی
قیمت HT008 در بازار ایران (بسته به نوسانات ارز و فروشنده) معمولاً در بازه ۱.۵ تا ۳ میلیون تومان قرار می‌گیرد.

مقایسه با رقبا
HT008 در مقابل سیگنال ژنراتورهای مبتنی بر ADF4350/4351
ADF4350/4351 از شرکت Analog Devices نیز سینتسایزرهای محبوبی هستند. تفاوت‌ها:

محدوده فرکانس: ADF4350 تا ۴.۴ گیگاهرتز و ADF4351 تا ۴.۴ گیگاهرتز (با ضرب‌کننده تا ۴.۴) یا مدل‌های دیگر.

MAX2871: تا ۶ گیگاهرتز، محدوده وسیع‌تری دارد.

قیمت: دستگاه‌های مبتنی بر MAX2871 معمولاً گران‌تر هستند.

HT008 در مقابل سیگنال ژنراتورهای تجاری (مثل Keysight, R&S)
قیمت: HT008 کسری از قیمت دستگاه‌های تجاری (چند ده میلیون تومان) را دارد.

عملکرد: دستگاه‌های تجاری از نظر دقت، پایداری، نویز فاز، قابلیت‌های مدولاسیون و کالیبراسیون در سطح کاملاً متفاوتی قرار دارند.

کاربرد: HT008 برای کارهای عمومی و نیمه‌حرفه‌ای مناسب است، در حالی که دستگاه‌های تجاری برای آزمایشگاه‌های کالیبراسیون و تحقیقات پیشرفته ضروری هستند.

سوالات متداول
آیا HT008 قابلیت مدولاسیون دارد؟
مدل پایه HT008 معمولاً فقط موج سینوسی خالص تولید می‌کند و فاقد قابلیت مدولاسیون داخلی (AM/FM/PM) است. برخی نسخه‌ها ممکن است با نرم‌افزار امکان مدولاسیون ساده را فراهم کنند.

دقت فرکانس آن چقدر است؟
دقت فرکانس به کریستال مرجع بستگی دارد. کریستال‌های معمولی دقت در حد ±۲۵ ppm دارند. با اتصال یک مرجع خارجی دقیق (مثل GPSDO) می‌توان دقت را به شدت افزایش داد.

آیا می‌توان از این دستگاه برای تولید سیگنال L.O. (اسیلاتور محلی) در گیرنده‌ها استفاده کرد؟
بله، به عنوان یک منبع L.O. بسیار مناسب است. نویز فاز آن برای بسیاری از کاربردهای عمومی قابل قبول است.

چگونه می‌توانم دستگاه را کالیبره کنم؟
برای کالیبره کردن توان خروجی، به یک پاور متر دقیق نیاز دارید. فرکانس دستگاه را با یک فرکانس‌شمار دقیق یا طیف‌نما می‌توانید بررسی و در صورت نیاز (اگر دستگاه قابلیت کالیبراسیون داشته باشد) تنظیم کنید.

آیا HT008 در ایران گارانتی دارد؟
بستگی به فروشنده دارد. برخی فروشگاه‌های معتبر، گارانتی تعویض یا خدمات پس از فروش محدود ارائه می‌دهند. حتماً قبل از خرید در این مورد سوال کنید.

نتیجه‌گیری
مولد سیگنال HT008 با چیپ MAX2871 یک ابزار ارزشمند و مقرون به صرفه برای علاقه‌مندان و تکنسین‌های حوزه RF است. با پوشش فرکانسی وسیع از ۲۳.۵ مگاهرتز تا ۶ گیگاهرتز، این دستگاه می‌تواند نیازهای بسیاری از پروژه‌ها و کارهای تعمیراتی را برآورده کند. اگرچه از نظر دقت، پایداری و قابلیت‌ها به پای دستگاه‌های حرفه‌ای و گران‌قیمت نمی‌رسد، اما برای طیف گسترده‌ای از کاربردهای عمومی، انتخابی عالی و به‌صرفه محسوب می‌شود. با رعایت نکات ایمنی و خرید از فروشنده معتبر، می‌توانید سال‌ها از این دستگاه مفید بهره ببرید.
